Una comparación completa de tres reductores de velocidad industriales comunes

reductores de engranajes, reductores planetarios , y los reductores de tornillo sin fin son actualmente los tres tipos de reductores más frecuentes en el sector industrial. En virtud de sus funciones principales, como reducir la velocidad de rotación, aumentar el par y igualar la inercia, estos tres tipos de reductores se utilizan ampliamente en una amplia gama de procesos de fabricación industrial y equipos mecánicos.

En este artículo, SGR proporcionará una comparación completa de estos tres tipos comunes de reductores industriales, ayudándole a obtener una comprensión profunda de cada uno para satisfacer mejor los requisitos específicos de su equipo.

Reductor de engranajes

El reductor de engranajes es el tipo de reductor de velocidad más fundamental y tecnológicamente maduro. Altera la velocidad de rotación y el par mediante el engranaje mutuo de engranajes de diferentes tamaños y número de dientes. El principio de transmisión de un reductor de engranajes es análogo al cambio de marchas mientras se anda en bicicleta, donde la cadena cambia entre marchas de diferentes tamaños. A través de ingeniosas combinaciones de engranajes, los reductores de engranajes pueden lograr sin esfuerzo una reducción de velocidad y una amplificación del par, satisfaciendo así los requisitos de potencia de una amplia gama de equipos industriales.

Un reductor de engranajes actúa como un "minimotor" dentro de un equipo mecánico, transformando la potencia de entrada de alta velocidad en energía de salida de menor velocidad, pero más potente. En comparación con otros tipos de reductores, los reductores de engranajes ofrecen alta eficiencia, una estructura simple y bajo costo; sin embargo, son relativamente voluminosos. En consecuencia, se utilizan principalmente en sectores industriales en general, como motores eléctricos, máquinas herramienta y cintas transportadoras.

Al seleccionar un reductor de engranajes, se recomienda considerar principalmente la precisión, la capacidad de carga y la eficiencia.

Los reductores de engranajes de alta precisión funcionan con mayor suavidad, presentan errores mínimos y garantizan que la precisión de los productos fabricados cumpla con los estándares requeridos. En maquinaria pesada, como equipos de minería, los reductores de engranajes con alta capacidad de carga son esenciales para impulsar componentes mecánicos masivos y garantizar su funcionamiento estable. Los reductores de engranajes de alta eficiencia también pueden ayudar a las empresas a lograr ahorros significativos en los costos de energía. Además, los procesos superiores de diseño y fabricación sirven para minimizar las pérdidas por fricción entre engranajes, mejorando así la eficiencia de la transmisión.

Reductor planetario

El reductor planetario es un tipo de reductor de velocidad que ha "surgido" en los últimos años; su estructura se asemeja a "planetas que orbitan alrededor del sol" (que consta de un engranaje solar, engranajes planetarios, un engranaje de anillo exterior, un engranaje de anillo interior y un portaplanetarios). Cuando un motor hace girar el engranaje solar, los engranajes planetarios giran alrededor de sus propios ejes y al mismo tiempo giran alrededor del engranaje de anillo interior, logrando así una reducción de velocidad.

Como tipo emergente de reductor de velocidad, el reductor de engranajes planetarios emplea una disposición de engranajes planetarios única que presenta una estructura compacta, alta eficiencia, alta capacidad de torsión, alta precisión, bajo ruido, juego mínimo y una larga vida útil. Además, posee una resistencia excepcional a golpes y sobrecargas, lo que le permite adaptarse a una amplia gama de condiciones operativas adversas. En consecuencia, es capaz de satisfacer las demandas de equipos de alta carga, como transportadores y elevadores, en la producción industrial, así como los requisitos de aplicaciones de alta precisión, incluidas juntas robóticas y máquinas herramienta CNC.

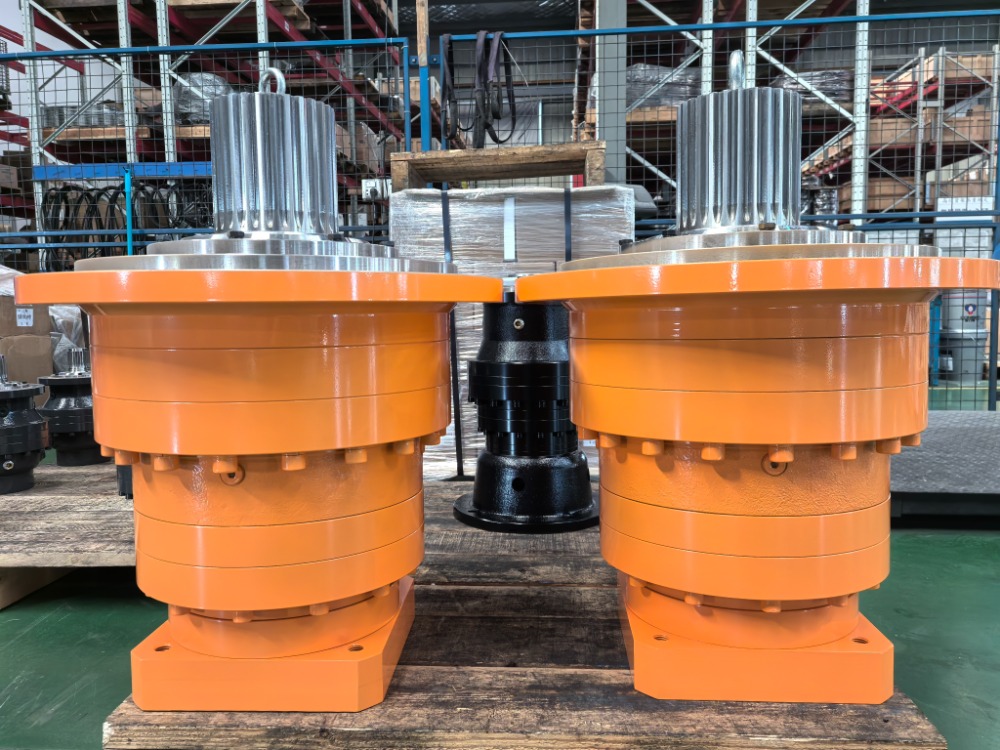

Por ejemplo, los reductores de engranajes planetarios de la serie N desarrollados y fabricados por SGR cuentan con engranajes fabricados con acero 20CrMnTi que se someten a procesos de cementación, enfriamiento y rectificado de precisión. Estas unidades ofrecen numerosas ventajas, incluida la carga compartida de múltiples dientes, un funcionamiento suave y confiable y una alta eficiencia mecánica. Posicionados como un "sustituto de reductores importados comparables", estos productos se alinean con los estándares internacionales tanto en filosofía de diseño como en tecnología de fabricación. Además, gracias al soporte de servicio localizado, se han ganado el reconocimiento de los usuarios de diversos sectores industriales, incluida la maquinaria de construcción, los equipos auxiliares marinos, la maquinaria de minería y la maquinaria textil y de impresión, al ofrecer un equilibrio excepcional entre rendimiento y rentabilidad.

Al seleccionar un reductor planetario, se recomienda priorizar la relación de reducción, el par, la precisión y la adaptabilidad ambiental.

Si no hay disponible una coincidencia exacta para el índice de reducción requerido, puede optar por el índice disponible más cercano o considerar una solución personalizada. En cuanto a la selección del par, es fundamental asegurar que el par nominal de salida del reductor sea mayor o igual al par máximo de trabajo realmente requerido por el equipo. En los entornos de automatización industrial modernos, existen requisitos estrictos para la precisión de los reductores planetarios; por lo tanto, es imperativo seleccionar una unidad caracterizada por una alta precisión y un juego mínimo. Además, para aplicaciones específicas donde el reductor debe operar bajo temperaturas extremas o en ambientes especializados, es necesario consultar previamente con el fabricante del reductor planetario durante el proceso de selección.

Reductor de engranaje helicoidal

Un reductor de tornillo sin fin utiliza el engranaje de un tornillo sin fin y una rueda helicoidal para lograr una reducción de velocidad y una amplificación del par; sus características principales son la capacidad de lograr una relación de reducción sustancial a través de una sola etapa de transmisión, así como su capacidad de autobloqueo.

En equipos automatizados, maquinaria de transporte, maquinaria de embalaje, elevadores, transportadores y diversos sistemas de transmisión industrial, los reductores de tornillo sin fin, utilizando su estructura única de tornillo sin fin y rueda helicoidal, transforman la entrada de alta velocidad y bajo torque de un motor en la salida de baja velocidad y alto torque requerida en el extremo de salida, satisfaciendo así la necesidad crítica del equipo de capacidades de accionamiento de alto torque y baja velocidad.

Por ejemplo, los reductores de tornillo sin fin de la serie C desarrollados y fabricados por SGR cuentan con un tornillo sin fin fabricado con acero 20CrMnTi, que se somete a carburación, enfriamiento y rectificado de precisión de engranajes, y una rueda helicoidal hecha de aleación de bronce de alto rendimiento. Esta construcción garantiza una resistencia al desgaste excepcional y duradera, una alta eficiencia de transmisión y una vida útil prolongada. En comparación con los juegos de engranajes helicoidales cilíndricos de especificaciones equivalentes, estas unidades demuestran una capacidad de carga y una eficiencia de transmisión significativamente mejoradas; además, en relaciones de reducción altas, exhiben propiedades mecánicas de autobloqueo, lo que refuerza eficazmente el rendimiento de seguridad de la maquinaria de elevación.

Al seleccionar un reductor de tornillo sin fin, se recomienda considerar principalmente la relación de reducción, el par de salida y si se requiere una función de autobloqueo.

La relación de reducción determina la velocidad de salida; por lo tanto, se recomienda calcular la relación requerida en función de la velocidad del motor y la velocidad de salida requerida del equipo para evitar una "operación por sobrecarga". El par de salida es un parámetro crítico en los reductores de tornillo sin fin; El par de salida nominal del reductor debe exceder el par de funcionamiento real, especialmente en aplicaciones que implican arranques y paradas frecuentes o cargas de impacto pesadas (como polipastos y mezcladores). La capacidad de autobloqueo es una característica clave de los reductores de tornillo sin fin; en consecuencia, si la aplicación específica, como una plataforma elevadora o un actuador de válvula, requiere una función de autobloqueo, un reductor de tornillo sin fin es la opción definitiva. (Autor, SGR, Angie Zhang)
