La diferencia entre cajas de engranajes planetarias coaxiales y de ángulo recto

Cajas de cambios planetarias representan una de las soluciones más eficientes y compactas para la transmisión de potencia en maquinaria industrial. Comprender las diferencias fundamentales entre las configuraciones coaxiales y en ángulo recto es crucial para seleccionar el sistema óptimo para aplicaciones específicas. Esta guía completa explora los principios operativos, las características de rendimiento y los casos de uso ideales de ambos diseños, al tiempo que destaca cómo a los fabricantes especializados les gusta Shanghai SGR Industria Pesada Machinery Co., Ltd. aprovechar la ingeniería avanzada para ofrecer soluciones de alto rendimiento.

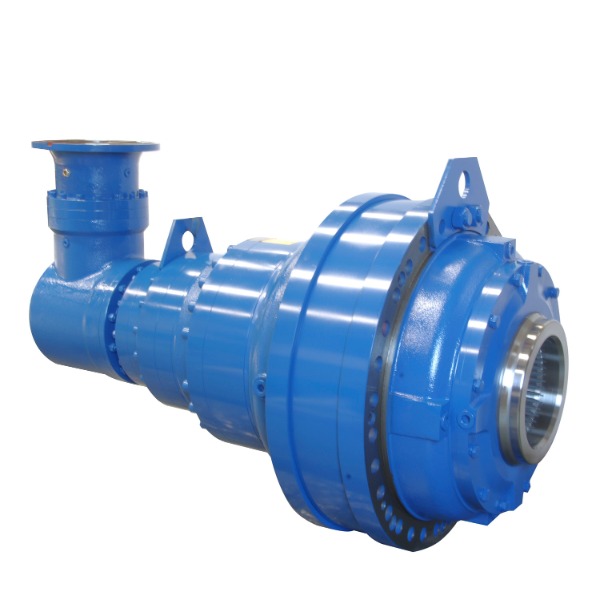

Caja de engranajes planetarios de par de salida grande en ángulo recto con entrada de brida con motor

Comprensión de los fundamentos de la caja de cambios planetaria

Antes de examinar configuraciones específicas, es esencial comprender los principios básicos que hacen que los sistemas de engranajes planetarios sean excepcionalmente efectivos en numerosas industrias. La caja de cambios planetaria, también conocida como caja de cambios epicíclica, cuenta con un engranaje solar central, múltiples engranajes planetarios montados en un soporte y un engranaje de anillo exterior que engrana con los planetas. Esta disposición crea múltiples rutas de potencia, distribuyendo la carga en varios puntos de contacto para lograr una densidad de par y una eficiencia excepcionales.

• Transmisión de potencia compacta con altas relaciones par-peso
• Múltiples rutas de potencia que distribuyen la carga a través de varias mallas de engranajes.
• Eficiencia superior gracias a la fricción de deslizamiento minimizada
• Capacidades de posicionamiento preciso con reacción mínima
• Excelente absorción de cargas de impacto mediante carga compartida

Componentes principales y sus funciones

Cada sistema de engranajes planetarios comprende varios componentes críticos que trabajan en armonía para transmitir potencia de manera eficiente. El engranaje solar sirve como componente de entrada central, mientras que los engranajes planetarios giran a su alrededor y simultáneamente engranan con el engranaje solar y el engranaje anular. El conjunto portasatélites conecta los planetas y proporciona la salida en la mayoría de las configuraciones estándar, aunque diferentes disposiciones pueden producir diversas relaciones de velocidad y direcciones.

• Engranaje solar: Componente central que recibe energía de entrada.
• Engranajes planetarios: normalmente tres o más engranajes que orbitan alrededor del engranaje solar.
• Portasatélites: Componente estructural que mantiene los engranajes planetarios en posición.
• Corona dentada: Engranaje exterior con dientes internos que encierra el sistema.
• Mecanismo de salida: varía según la configuración (portadora, anillo o sol)

Reductores Planetarios Coaxiales: Diseño y Aplicaciones

Las cajas de engranajes planetarios coaxiales cuentan con ejes de entrada y salida alineados a lo largo del mismo eje de rotación, creando una ruta de transmisión de potencia sencilla con una eficiencia excepcional. Esta configuración es particularmente valorada en aplicaciones donde las limitaciones de espacio y la simplicidad de alineación son consideraciones principales. La simetría inherente de los diseños coaxiales contribuye a una distribución equilibrada de la carga y una vibración mínima, lo que los hace ideales para aplicaciones de precisión.

• Los ejes de entrada y salida comparten el mismo eje de rotación.
• Eficiencia excepcional (a menudo 97% o más por etapa)
• Dimensiones radiales compactas con alta densidad de potencia
• Mínima generación de vibraciones y ruidos.
• Procedimientos de montaje y alineación simplificados.

Características de rendimiento de los diseños coaxiales

Las ventajas de rendimiento de las cajas de engranajes planetarios coaxiales las hacen adecuadas para aplicaciones exigentes en diversas industrias. Su alta eficiencia se debe a una mínima pérdida de energía a través de las mallas de engranajes, mientras que su formato compacto permite la integración en entornos con espacio limitado. La naturaleza equilibrada de los sistemas planetarios reduce naturalmente la vibración, lo que contribuye a prolongar la vida útil de los componentes y mejorar la estabilidad operativa.

Cajas de engranajes planetarios de ángulo recto: diseño y aplicaciones

Las cajas de engranajes planetarios de ángulo recto incorporan una etapa de engranaje cónico que redirige la transmisión de potencia en 90 grados, creando soluciones versátiles para aplicaciones con requisitos de entrada y salida perpendiculares. Esta configuración combina la robustez de los engranajes planetarios con la flexibilidad direccional de los engranajes cónicos, ofreciendo ventajas únicas en la optimización del diseño de la maquinaria. el caja de cambios planetaria de ángulo recto El diseño es particularmente beneficioso cuando el motor primario debe colocarse paralelo al componente impulsado.

• Transmisión de potencia de 90 grados entre entrada y salida.
• Configuración que ahorra espacio para diseños de maquinaria específicos
• Combinación de tecnologías de engranajes planetarios y cónicos
• Excelente flexibilidad de montaje en espacios reducidos
• Disponible en varias configuraciones de salida (eje macizo, eje hueco)

Características de rendimiento de los diseños en ángulo recto

Las cajas de engranajes planetarios de ángulo recto ofrecen características de rendimiento únicas que las hacen indispensables en aplicaciones específicas. La inclusión de una etapa de engranaje cónico introduce diferentes consideraciones de eficiencia al tiempo que proporciona una flexibilidad direccional invaluable. Comprender estos parámetros de rendimiento es esencial para la ingeniería y selección de aplicaciones adecuadas.

Análisis comparativo: cajas de engranajes planetarias coaxiales versus de ángulo recto

La selección entre cajas de engranajes planetarios coaxiales y de ángulo recto requiere una consideración cuidadosa de los requisitos de la aplicación, las limitaciones espaciales y las prioridades de rendimiento. Cada configuración ofrece distintas ventajas que la hacen más adecuada para escenarios específicos. Este análisis comparativo examina las diferencias críticas para informar el proceso de selección.

• Diferencias en la disposición del eje y su impacto en el diseño de máquinas
• Comparaciones de eficiencia entre rangos operativos
• Densidad de par y capacidades de transmisión de potencia.
• Ventajas y limitaciones específicas de la aplicación
• Consideraciones de costos a lo largo del ciclo de vida del equipo

Comparación de eficiencia y transmisión de potencia

La eficiencia representa uno de los diferenciadores más importantes entre las cajas de engranajes planetarios coaxiales y de ángulo recto. La ruta de energía directa de los diseños coaxiales minimiza las pérdidas de energía, mientras que las configuraciones en ángulo recto experimentan pérdidas adicionales en la interfaz del engranaje cónico. Esta diferencia de eficiencia se vuelve cada vez más importante en aplicaciones de alto ciclo donde el consumo de energía afecta significativamente los costos operativos.

Directrices de selección específicas de la aplicación

La elección óptima entre cajas de engranajes planetarios coaxiales y de ángulo recto depende en gran medida de los requisitos y limitaciones de la aplicación específica. Los diseños coaxiales suelen sobresalir en aplicaciones que exigen máxima eficiencia y transmisión de potencia sencilla, mientras que las configuraciones en ángulo recto resuelven desafíos espaciales específicos. Comprender estas pautas de aplicación garantiza la selección adecuada de la caja de cambios para lograr confiabilidad y rendimiento a largo plazo.

• Coaxial preferido para: demandas de alta eficiencia, aplicaciones de transmisión directa
• Se prefiere el ángulo recto para: diseños con espacio limitado, transmisión de potencia de 90°
• Ambas configuraciones son adecuadas para: aplicaciones de alto torque, posicionamiento de precisión
• Consideraciones especiales para: entornos hostiles, accesibilidad para mantenimiento
• Factores de costo del ciclo de vida: inversión inicial versus eficiencia operativa

Ingeniería Avanzada en Sistemas Modernos de Engranajes Planetarios

El diseño contemporáneo de la caja de cambios planetaria incorpora principios de ingeniería y tecnologías de fabricación avanzados para lograr niveles de rendimiento sin precedentes. Empresas como Shanghai SGR Industria Pesada Machinery Co., Ltd. Empleamos sofisticados sistemas de optimización del diseño y equipos de fabricación de precisión para producir cajas de engranajes que cumplan con los exigentes estándares de la industria. Su equipo de investigación y desarrollo, compuesto por doctores e ingenieros superiores, ha desarrollado sistemas especializados que incluyen el Caja de cambios planetaria y el sistema de diseño de optimización de engranajes helicoidales planos de doble envoltura.

• Optimización avanzada del perfil de los dientes para la distribución de la carga.
• Fabricación de precisión con maquinaria CNC.
• Pruebas integrales con sistemas de prueba de potencia y eficiencia.
• Materiales innovadores y procesos de tratamiento térmico.
• Sistemas integrados de diseño, producción y servicio técnico.

Innovación en diseño de cajas de engranajes planetarios de bajo ruido

La reducción de ruido representa un enfoque importante en el desarrollo de cajas de engranajes planetarias modernas, particularmente a medida que las industrias implementan estándares ambientales y laborales más estrictos. Los enfoques de ingeniería avanzados incluyen modificaciones optimizadas de los dientes, tolerancias de fabricación de precisión y técnicas especializadas de amortiguación de vibraciones. la búsqueda de caja de cambios planetaria de bajo ruido soluciones se ha convertido en un diferenciador competitivo entre los principales fabricantes.

• Rectificado de precisión de los dientes de los engranajes para unas características de engrane óptimas
• Técnicas avanzadas de selección y montaje de rodamientos.
• Optimización del diseño de la carcasa para amortiguar las vibraciones.
• Ingeniería de sistemas de lubricación para la reducción de ruido.
• Ensayos integrales con equipos de medición acústica

Selección de la caja de cambios planetaria adecuada para su aplicación

La selección adecuada de la caja de cambios planetaria requiere una evaluación sistemática de múltiples parámetros técnicos y consideraciones operativas. Más allá de la decisión básica entre coaxial y ángulo recto, los ingenieros deben considerar los requisitos de torque, las relaciones de velocidad, las condiciones ambientales y las expectativas del ciclo de vida. Este marco de selección ayuda a identificar la configuración óptima y al mismo tiempo evita errores comunes en la especificación de la caja de cambios.

• Evaluación integral de los requisitos de par y velocidad.
• Análisis de restricciones de montaje y limitaciones espaciales.
• Evaluación de factores ambientales y ciclo de trabajo.
• Consideración de los requisitos de mantenimiento y accesibilidad.
• Análisis del costo total de propiedad más allá del precio de compra inicial

Desarrollo de especificaciones técnicas

La creación de especificaciones técnicas integrales representa un paso crítico en el proceso de selección de cajas de engranajes planetarios. Unas especificaciones bien definidas garantizan que la caja de cambios seleccionada funcionará de forma fiable durante toda su vida útil prevista y al mismo tiempo cumplirá con todos los requisitos de la aplicación. Este proceso debe abarcar tanto los parámetros de rendimiento como las características físicas.

Preguntas frecuentes

¿Cuál es la vida útil típica de una caja de cambios planetaria?

La vida útil de una caja de cambios planetaria varía significativamente según las condiciones de aplicación, las prácticas de mantenimiento y las características de carga. En condiciones de funcionamiento adecuadas y con un mantenimiento adecuado, las cajas de engranajes planetarios de alta calidad suelen alcanzar una vida útil de 20.000 horas. Los factores críticos que influyen en la longevidad incluyen la lubricación adecuada, las temperaturas de funcionamiento dentro de los límites de diseño, la evitación de cargas de impacto que excedan la capacidad nominal y la precisión de la alineación. A los fabricantes les gusta Shanghai SGR Industria Pesada Machinery Co., Ltd. diseñamos sus cajas de engranajes para una vida útil prolongada a través de un diseño robusto, materiales de primera calidad y fabricación de precisión.

¿Cómo logra una caja de cambios planetaria una alta densidad de par?

Las cajas de engranajes planetarios logran una densidad de par excepcional a través de su arquitectura única de división de potencia. A diferencia de las disposiciones de engranajes convencionales que transmiten potencia a través de un solo engranaje, los sistemas planetarios distribuyen el torque a través de múltiples engranajes planetarios simultáneamente. Este reparto de carga permite diseños más compactos y al mismo tiempo maneja valores de par más altos. Además, la disposición coaxial crea una distribución equilibrada de la fuerza que minimiza las cargas de los rodamientos y las tensiones de la carcasa, lo que contribuye aún más a las dimensiones compactas. el caja de cambios planetaria de alto par La configuración representa una de las soluciones de transmisión de energía más eficientes en cuanto a espacio disponibles.

¿Se pueden utilizar cajas de engranajes planetarios en aplicaciones de alta precisión?

Absolutamente. Las cajas de engranajes planetarios son excepcionalmente adecuadas para aplicaciones de alta precisión cuando se fabrican con tolerancias y componentes de precisión adecuados. Los indicadores clave de precisión incluyen un juego bajo (a menudo inferior a 1 minuto de arco en modelos de precisión), alta rigidez torsional y excelente repetibilidad posicional. Para aplicaciones que requieren extrema precisión, especializados caja de cambios planetaria de precisión Los diseños incorporan características como rodamientos precargados, engranajes rectificados de precisión y perfiles de dientes optimizados. Estas características hacen que las cajas de engranajes planetarios sean ideales para robótica, aeroespacial, equipos médicos y otras aplicaciones que exigen un control de movimiento exacto.

¿Qué mantenimiento requieren las cajas planetarias?

Las cajas de engranajes planetarios requieren un mantenimiento relativamente mínimo en comparación con muchos otros componentes de transmisión de potencia, pero un cuidado adecuado prolonga significativamente la vida útil. Las actividades de mantenimiento primario incluyen lubricación regular de acuerdo con las especificaciones del fabricante, inspección periódica de la integridad del sello y monitoreo de ruidos inusuales o aumentos de temperatura. moderno mantenimiento de la caja de cambios planetaria Las prácticas enfatizan el monitoreo basado en la condición en lugar del reemplazo a intervalos fijos, utilizando análisis de vibración, análisis de aceite y monitoreo térmico para predecir las necesidades de mantenimiento antes de que ocurra la falla.

¿Cómo selecciono entre cajas de cambios planetarias en línea y en ángulo recto?

La selección entre cajas de engranajes planetarios en línea (coaxiales) y en ángulo recto depende principalmente de las limitaciones de espacio y los requisitos de eficiencia dentro de su aplicación específica. Los diseños coaxiales ofrecen mayor eficiencia y, por lo general, mayor densidad de torsión, lo que los hace ideales cuando la alineación de entrada y salida es sencilla. Las configuraciones en ángulo recto resuelven desafíos espaciales en los que el motor primario debe colocarse perpendicular al componente impulsado, aunque con una ligera compensación de eficiencia debido a la etapa de engranaje cónico adicional. Considere el diseño completo del sistema, la accesibilidad para el mantenimiento y los requisitos de eficiencia al tomar esta decisión de selección fundamental.
