Conozca tres tipos comunes de reductores de velocidad

En el campo de los sistemas de propulsión industriales, los reductores de velocidad sirven como componentes críticos. Si bien vienen en varios tipos, cada uno con sus propias características distintivas, todos realizan la misma función fundamental: convertir la salida de alta velocidad y bajo par de un motor en la salida de baja velocidad y alto par requerida por el equipo, al mismo tiempo que igualan la inercia y mejoran la rigidez del sistema.

Ante la gran variedad de reductores de velocidad disponibles en el mercado, ¿cómo identificar y seleccionar rápidamente el que mejor se adapta a sus necesidades? Hoy, permítanos explicarle los tres tipos más comunes de reductores de velocidad.

Primero le mostraremos la comparación de los tres tipos de reductores.

Reductores de engranajes

Reductores de engranajes Por lo general, emplean engranajes helicoidales o cónicos y cuentan con disposiciones de transmisión de una, dos o incluso tres etapas. Se caracterizan por estructuras relativamente simples y un alto grado de estandarización. La reducción de velocidad se logra mediante el engrane de engranaje a engranaje, lo que produce eficiencias de transmisión del 95 % al 98 %.

La relación de transmisión se define por la relación entre el número de dientes entre los engranajes motriz y conducido. Estas unidades ofrecen bajos costos de fabricación y facilidad de mantenimiento, lo que las hace adecuadas para aplicaciones de alta velocidad y carga moderada, como husillos de máquinas herramienta, cintas transportadoras y maquinaria de embalaje. Sin embargo, los reductores de engranajes son relativamente voluminosos y ocupan mucho espacio. También poseen una resistencia limitada a los golpes y la sobrecarga, lo que los hace inadecuados para operaciones que implican ciclos frecuentes de arranque y parada o impactos de cargas pesadas.

Actualmente, los reductores de engranajes se utilizan principalmente en aplicaciones industriales generales caracterizadas por presupuestos limitados, condiciones de funcionamiento estables y requisitos de precisión moderados.

Reductores de engranajes planetarios

Basados en la estructura de un juego de engranajes planetarios, los reductores de engranajes planetarios logran una transmisión de potencia síncrona de múltiples dientes y una distribución de carga simétrica a través del engrane del engranaje solar, los engranajes planetarios y la corona interna; se caracterizan por una estructura compacta, alta rigidez y alta precisión. Estos reductores ofrecen una densidad de par extremadamente alta, entregando un par de salida muy superior al de los reductores de engranajes convencionales del mismo tamaño.

Además, los reductores de engranajes planetarios presentan una alta eficiencia de transmisión, precisión, rigidez y respuesta rápida, al tiempo que admiten un funcionamiento a alta velocidad y un amplio rango de temperaturas. Se utilizan ampliamente en aplicaciones como plataformas de perforación direccional horizontal sin zanjas, polipastos para minas, sistemas de accionamiento AGV y generación de energía eólica.

Reductores de engranajes planetarios demand extremely high precision in manufacturing and installation, as well as rigorous production processes; inferior products are prone to issues such as uneven planet gear loading and component fatigue. Planetary reducers from leading manufacturers—such as SGR (Hezong Heavy Industry)—utilize gears made of 20CrMnTi steel that undergo carburizing, quenching, and precision gear grinding. These gears benefit from load sharing across multiple teeth, ensuring smooth, reliable operation and high mechanical efficiency.

Actualmente, los reductores de engranajes planetarios son adecuados principalmente para aplicaciones industriales, mecánicas y de fabricación que requieren alta precisión, alta respuesta dinámica, operación dentro de limitaciones de espacio o rendimiento continuo de cargas pesadas.

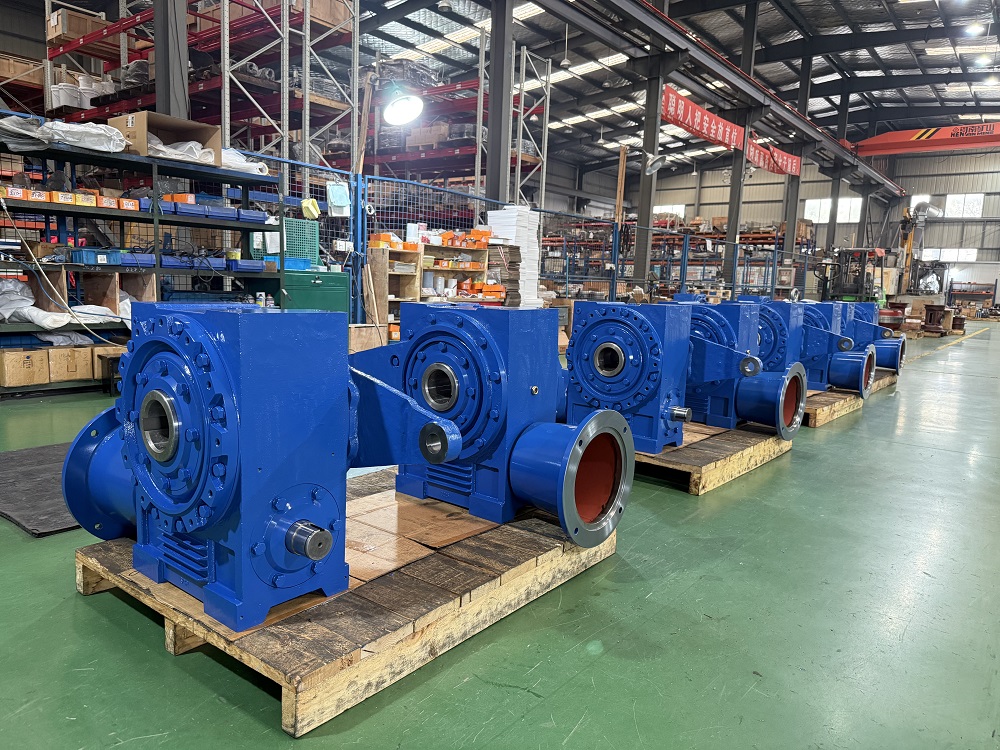

Reductores de tornillo sin fin

Reductores de tornillo sin fin operate by having a worm drive a worm gear, transmitting power through the sliding friction of helical tooth surfaces. They offer high reduction ratios—achieving 10:1 to 100:1 or even higher in a single stage—and possess inherent self-locking capabilities; the load will not back-drive when power is cut, ensuring high safety. Additionally, their structure is simple, making maintenance convenient.

Sin embargo, los reductores de tornillo sin fin tienen limitaciones, en particular una eficiencia de transmisión relativamente baja (que oscila entre el 50% y el 70%). Son más adecuados para aplicaciones que requieren altas relaciones de reducción, protección autoblocante y operación de carga pesada y baja velocidad, pero no son ideales para aplicaciones de alta precisión.

En términos de fabricación, las unidades de fabricantes líderes como SGR (Hezong Heavy Industry) cuentan con un engranaje de múltiples dientes entre el tornillo sin fin y el engranaje. El gusano está hecho de acero 20CrMnTi y se somete a cementación, enfriamiento y rectificado de dientes de engranaje, mientras que el engranaje helicoidal utiliza una aleación de bronce de alto rendimiento para garantizar una resistencia al desgaste duradera. Estas opciones de diseño dan como resultado una alta eficiencia de transmisión y una larga vida útil, ofreciendo una capacidad de carga y una eficiencia significativamente mejoradas en comparación con los juegos de engranajes helicoidales cilíndricos estándar de las mismas especificaciones.

Actualmente, los reductores de tornillo sin fin se utilizan ampliamente en sectores que requieren transmisión vertical, como ascensores, manipulación y elevación de materiales, minería y construcción de plantas químicas.

Cada uno de estos tres tipos comunes de reductores tiene sus propias ventajas y desventajas. Si la aplicación prioriza la eficiencia y la rentabilidad, los reductores de engranajes son la opción recomendada. Si las prioridades son precisión, rigidez y compacidad, son preferibles los reductores planetarios. Si los requisitos principales son una alta relación de reducción y capacidad de autobloqueo, los reductores de tornillo sin fin son la mejor opción. (Autor, SGR, Angie Zhang)
