Caja de cambios planetaria de servicio pesado: aplicaciones, ventajas y guía de selección

Cuando la maquinaria industrial necesita transmitir un par elevado en condiciones de funcionamiento exigentes, es posible que una caja de cambios estándar no siempre sea suficiente. Las cargas pesadas, los arranques y paradas frecuentes, las cargas de choque y las largas horas de funcionamiento imponen mayores exigencias al sistema de transmisión.

A caja de cambios planetaria de servicio pesado está diseñado para estas aplicaciones exigentes. Al utilizar múltiples engranajes planetarios para distribuir la carga transmitida, una transmisión planetaria puede proporcionar una alta capacidad de torque, dimensiones compactas, transmisión de potencia eficiente y operación confiable.

Para los fabricantes de equipos y usuarios industriales, elegir la caja de cambios planetaria de servicio pesado adecuada requiere algo más que simplemente comparar las clasificaciones de torque. Se deben considerar la configuración de la caja de cambios, la relación de reducción, la potencia del motor, las condiciones de operación, el método de montaje y el factor de servicio.

¿Qué es una caja de cambios planetaria de servicio pesado?

A caja de cambios planetaria de servicio pesado es un reductor de engranajes planetarios diseñado para aplicaciones industriales exigentes y de alta carga.

Una transmisión planetaria típica consta de un engranaje solar, múltiples engranajes planetarios, un portasatélites y una corona dentada interna. En lugar de transmitir toda la carga a través de un solo par de engranajes, los engranajes planetarios comparten la carga alrededor del eje central.

Esta estructura de carga compartida proporciona a las cajas de engranajes planetarios una alta relación par-tamaño y las hace especialmente adecuadas para maquinaria pesada.

En comparación con los sistemas de reducción de engranajes convencionales, un caja de cambios planetaria de servicio pesado Puede proporcionar un alto par de salida manteniendo una estructura relativamente compacta. Su configuración coaxial también facilita la integración en muchos tipos de equipos industriales.

¿Por qué elegir una caja de cambios planetaria de servicio pesado?

Alta capacidad de torsión

El alto par es una de las razones más importantes para elegir una caja de cambios planetaria.

Múltiples engranajes planetarios distribuyen la carga transmitida, lo que permite que la caja de cambios maneje un par elevado de manera más efectiva.

Esto hace que las cajas de engranajes planetarias de servicio pesado sean adecuadas para equipos que funcionan con un alto par de arranque, cargas continuas pesadas, cargas de impacto, marcha atrás frecuente y condiciones de baja velocidad y alto par.

La gama de cajas de cambios planetarias de SGR incluye configuraciones de alto par diseñadas para aplicaciones industriales exigentes. Su cartera de productos incluye configuraciones de cajas de engranajes planetarios coaxiales, de ángulo recto y giratorias.

Estructura compacta

Servicio pesado no significa necesariamente sobredimensionado. La estructura planetaria permite transmitir un par elevado a través de una caja de cambios relativamente compacta. Esto es valioso para maquinaria donde el espacio de instalación es limitado pero se requiere un alto par de salida.

Una transmisión compacta también puede simplificar la integración de la máquina y ayudar a reducir el tamaño total de la transmisión.

Transmisión de potencia eficiente

Una transmisión planetaria diseñada correctamente puede lograr una alta eficiencia mecánica porque la carga se distribuye entre múltiples engranajes. Para equipos industriales que funcionan durante largas horas, la eficiencia de la transmisión puede tener un impacto directo en el consumo de energía y los costos operativos.

Distribución de carga confiable

La disposición planetaria simétrica ayuda a distribuir la carga alrededor del eje central.

Esto es particularmente útil en aplicaciones de servicio pesado donde las cargas desiguales y las cargas de choque pueden generar una tensión significativa en los engranajes, ejes y cojinetes.

Configuración flexible

Las cajas de engranajes planetarios se pueden diseñar con diferentes números de etapas y configuraciones de entrada/salida. Dependiendo de la velocidad y el par requeridos, los fabricantes pueden configurar transmisiones planetarias de una, dos o varias etapas.

El centro de productos de SGR actualmente incluye reductores de engranajes planetarios coaxiales, reductores de engranajes planetarios de ángulo recto, cajas de engranajes planetarios de alto torque y soluciones de engranajes planetarios giratorios.

¿Dónde se utilizan las cajas de engranajes planetarios de servicio pesado?

Debido a su alta densidad de par y capacidad de carga, las cajas de engranajes planetarios de servicio pesado se utilizan ampliamente en maquinaria industrial exigente.

Maquinaria de perforación

Los equipos de perforación requieren un par elevado y una transmisión estable bajo cargas cambiantes.

Las cajas de engranajes planetarias de servicio pesado se pueden utilizar en: equipos de perforación eléctricos, equipos de perforación direccional horizontal, perforadoras de ingeniería y equipos de perforación terrestre.

SGR incluye aplicaciones de perforación entre sus proyectos de cajas de engranajes, incluida la perforación direccional horizontal sin zanjas.

Maquinaria Minera

Los equipos de minería a menudo operan bajo cargas pesadas, vibraciones, polvo y ciclos de trabajo prolongados.

Las cajas de engranajes planetarias de servicio pesado pueden proporcionar el alto par requerido para equipos de minería y manipulación de materiales.

Las aplicaciones típicas incluyen transportadores, trituradoras, alimentadores y otra maquinaria pesada.

Grúas y Equipos de Elevación

Las grúas requieren un par de arranque alto, una velocidad de salida controlada y una transmisión confiable.

Las cajas de engranajes planetarios son adecuadas para sistemas de elevación y accionamiento en los que se debe entregar un par elevado en un espacio de instalación limitado.

El portafolio de aplicaciones de SGR incluye grúas y grúas de construcción.

Equipos de energía eólica

Los equipos de energía eólica requieren componentes de transmisión confiables capaces de operar durante largos períodos bajo cargas cambiantes.

La tecnología de transmisión planetaria es muy adecuada para aplicaciones en las que son importantes las dimensiones compactas, la alta capacidad de par y el funcionamiento estable.

Maquinaria Agrícola y Pesada

La maquinaria agrícola y ganadera también puede funcionar bajo cargas variables y condiciones exteriores duras.

Una caja de cambios planetaria de servicio pesado puede proporcionar una transmisión de par confiable para equipos que requieren dimensiones compactas y alta capacidad de carga.

¿Cómo seleccionar una caja de cambios planetaria de servicio pesado?

La elección de la caja de cambios adecuada comienza con las condiciones reales de funcionamiento de la máquina.

Par de salida

Determine tanto el par continuo requerido como el par máximo.

La caja de cambios debe tener capacidad suficiente para soportar cargas operativas normales, así como cargas de choque temporales.

Relación de reducción

La relación de reducción determina la relación entre la velocidad de entrada y la velocidad de salida.

Se debe seleccionar una relación adecuada según la velocidad de salida requerida y el par de la máquina.

Potencia del motor y velocidad de entrada

La caja de cambios debe coincidir correctamente con el motor.

Proporcione al fabricante de la caja de cambios la potencia del motor, la velocidad de entrada, la velocidad de salida requerida y el ciclo operativo para determinar una configuración adecuada.

Factor de servicio

Las aplicaciones de servicio pesado pueden implicar cargas de impacto, arranques y paradas frecuentes o funcionamiento continuo.

Por lo tanto, la caja de cambios debe seleccionarse con un factor de servicio apropiado en lugar de basarse únicamente en el par de salida nominal.

Configuración de montaje

El espacio de instalación y la conexión mecánica también son importantes.

Dependiendo de la máquina, es posible que necesite: configuración coaxial, configuración en ángulo recto, montaje en brida, montaje en base y ejes de entrada o salida personalizados.

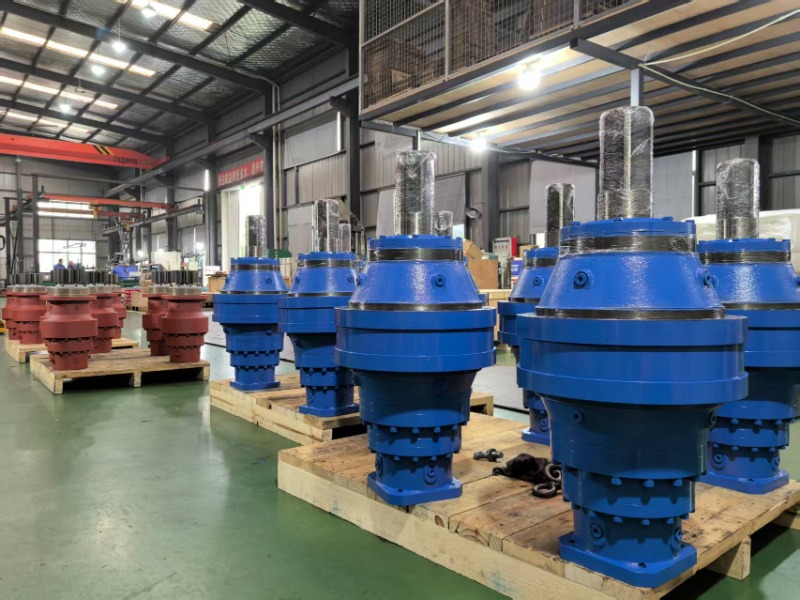

Soluciones de cajas de engranajes planetarios de servicio pesado SGR

SGR es un fabricante profesional de cajas de cambios industriales con más de 15 años de experiencia en transmisión de engranajes. Su cartera de productos incluye cajas de engranajes planetarios, engranajes helicoidales de doble envolvente, reductores de engranajes helicoidales cilíndricos, reductores combinados y soluciones de transmisión especializadas.

Para aplicaciones de servicio pesado, SGR ofrece configuraciones de cajas de engranajes planetarios que incluyen cajas de engranajes planetarios coaxiales de alto torque, cajas de engranajes planetarios en ángulo recto y cajas de engranajes planetarios giratorios. La empresa también ofrece soluciones de cajas de cambios personalizadas según los diferentes requisitos de equipo.

Las capacidades de fabricación e ingeniería de SGR incluyen mecanizado CNC, medición 3D, pruebas de eficiencia y potencia de la caja de cambios, y un equipo de investigación y desarrollo compuesto por ingenieros experimentados y especialistas técnicos.

Esta combinación de experiencia en desarrollo de productos, fabricación, pruebas y aplicaciones permite a SGR proporcionar soluciones de transmisión para aplicaciones exigentes que incluyen perforación, minería, grúas, energía eólica, agricultura y otros equipos industriales pesados.

Una caja de cambios planetaria de servicio pesado es una solución de transmisión eficaz para maquinaria que requiere un par elevado, dimensiones compactas, distribución de carga confiable y operación estable a largo plazo.

Al seleccionar un reductor planetario de servicio pesado, los usuarios deben considerar más que la clasificación de torsión máxima. Se deben evaluar la potencia del motor, la velocidad de entrada, la relación de reducción, el factor de servicio, las características de carga, la configuración de la instalación y el entorno operativo.

Para los fabricantes de equipos OEM y los usuarios industriales, trabajar con un fabricante experimentado de cajas de cambios planetarias puede ayudar a garantizar que la caja de cambios coincida correctamente con la máquina completa.

Con su gama de configuraciones de cajas de engranajes planetarios de alto par y soluciones de transmisión personalizadas, SGR ofrece cajas de engranajes industriales para aplicaciones exigentes como maquinaria de perforación, equipos de minería, grúas, energía eólica, maquinaria agrícola y otros equipos de servicio pesado. (Autor, SGR, Angie Zhang)
