Caja de cambios reductora de alta velocidad: funciones, ventajas y consideraciones clave para la selección

A medida que las industrias avanzan hacia una mayor eficiencia, una mayor densidad de energía y entornos operativos más exigentes, el papel del caja de cambios reductora de alta velocidad se ha vuelto cada vez más crítica.

En SGR nos especializamos en el diseño y fabricación de reductores de alta velocidad y altas prestaciones desde hace más de 15 años. Nuestras soluciones gozan de confianza en todos los mercados globales, desde plataformas de perforación en Argentina hasta turbinas eólicas en Alemania y equipos de minería en Australia.

Este artículo describe las funciones principales, las ventajas técnicas, los criterios de selección y las mejores prácticas de mantenimiento para cajas de engranajes reductoras de alta velocidad, con conocimientos extraídos de las dos décadas de experiencia en ingeniería de SGR.

Caja de cambios reductora de alta velocidad: funciones y características clave

Una caja de cambios reductora de alta velocidad está diseñada para reducir la velocidad de entrada y al mismo tiempo aumentar significativamente el par de salida, lo que permite que la maquinaria pesada funcione de manera eficiente bajo cargas extremas. A diferencia de las cajas de engranajes estándar, las variantes de alta velocidad están optimizadas para aplicaciones donde la rotación del eje de entrada es alta, pero deben ofrecer una salida estable y controlada, a menudo en espacios compactos. Las características funcionales clave incluyen:

• Alta densidad de potencia: entrega de par máximo en un volumen mínimo.
• Manejo dinámico de carga: resiste ciclos frecuentes de arranque y parada y cargas de impacto.
• Estabilidad térmica: mantener el rendimiento en condiciones de operación sostenida a altas RPM.

Estas cajas de engranajes se implementan comúnmente en plataformas de perforación eléctricas, sistemas de motores hidráulicos, transmisiones de inclinación/guiñada de turbinas eólicas, maquinaria de construcción sobre orugas, cosechadoras agrícolas y transportadores de minería, todos ellos entornos donde la confiabilidad bajo estrés no es negociable.

Caja de cambios reductora de alta velocidad SGR: ventajas técnicas principales

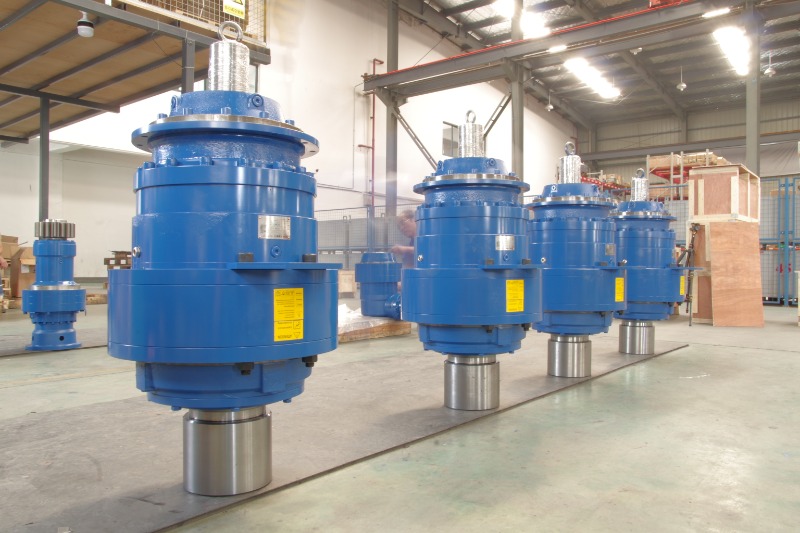

Serie N de SGR caja de cambios reductora de alta velocidad destaca en el mercado global debido a su sólida ingeniería y optimización de aplicaciones específicas:

• Material y procesamiento avanzados: los engranajes están hechos de acero de aleación 20CrMnTi, sometidos a cementación profunda, enfriamiento y rectificado de precisión. Esto garantiza una dureza superficial de 58 a 62 HRC, una excelente resistencia a la fatiga y un bajo desgaste, incluso en operaciones continuas de servicio pesado.
• Distribución de carga multiplanetaria: nuestra arquitectura planetaria permite que entre 3 y 6 engranajes planetarios compartan el torque de manera uniforme, lo que reduce la tensión localizada y extiende la vida útil. Este diseño admite pares de salida que van desde decenas de miles hasta cientos de miles de N·m.
• Alta eficiencia y bajo nivel de ruido: gracias a la modificación precisa del perfil de los dientes y la optimización de la microgeometría, las cajas de engranajes SGR logran una eficiencia de transmisión ≥96% con niveles de ruido críticos para la comodidad y el cumplimiento del operador en entornos urbanos o interiores.
• Preparación para entornos extremos: las carcasas completamente selladas, los revestimientos resistentes a la corrosión y los sistemas de lubricación forzada opcionales permiten un funcionamiento confiable en entornos con mucho polvo, alta humedad, bajo cero o corrosivos.
• Cumplimiento global: los productos SGR están certificados según ISO 9001, DNV y el Registro Marítimo de Envíos (RS) de Rusia, y se exportan a más de 31 países de Europa, América, Asia-Pacífico y Medio Oriente.

Consideraciones clave para la selección de cajas de engranajes reductoras de alta velocidad

Elegir la caja de cambios reductora de alta velocidad adecuada requiere más que igualar las especificaciones de par y velocidad. Considere estos factores críticos:

Condiciones de funcionamiento reales

Evalúe el ciclo de trabajo, la carga máxima frente a la continua, la temperatura ambiente y la exposición a contaminantes. Una caja de cambios clasificada para servicio “continuo” en un laboratorio puede fallar en una mina polvorienta sin un sellado adecuado.

Factores de servicio

Aplique siempre un factor de servicio adecuado (normalmente 1,2 a 2,0) según el tipo de carga (uniforme, impacto moderado, impacto fuerte). Un tamaño insuficiente conduce a fallos prematuros.

Compatibilidad de velocidad de entrada

No todas las cajas de cambios manejan >3000 RPM de manera confiable. Verifique la clasificación de velocidad de entrada máxima del fabricante, especialmente para motores eléctricos o hidráulicos de acoplamiento directo.

Montaje e integración

Garantice la compatibilidad con bridas de motor (IEC/NEMA), interfaces de salida (eje hueco, eje sólido, estriado) y restricciones espaciales. SGR ofrece configuraciones modulares para una integración perfecta.

Certificaciones y soporte

Para aplicaciones marinas, energéticas o de seguridad críticas, verifique las certificaciones relevantes (por ejemplo, DNV, RS, ATEX). También evalúe el soporte técnico del proveedor y la disponibilidad de repuestos, especialmente para proyectos en el extranjero.

(4) Mejores prácticas de mantenimiento para la confiabilidad a largo plazo

Incluso la caja de cambios de mayor calidad requiere un cuidado adecuado. SGR recomienda el siguiente protocolo de mantenimiento:

Gestión de la lubricación

Utilice únicamente aceites para engranajes sintéticos de alta calidad. Verifique el nivel de aceite mensualmente; cambie el aceite después de 500 horas (funcionamiento inicial), luego cada 3000 a 5000 horas. Controle la decoloración, la entrada de agua (apariencia lechosa) o partículas metálicas.

Monitoreo de temperatura y vibración

La temperatura del rodamiento no debe exceder los 40 °C por encima de la temperatura ambiente. Utilice termómetros infrarrojos o sensores instalados. La vibración inusual (>4,5 mm/s RMS) a menudo indica desalineación, desgaste de los rodamientos o daños en los engranajes.

Inspección de sellos y respiraderos

Limpie o reemplace los respiraderos de aire cada 6 meses para evitar la acumulación de presión y la entrada de humedad. Inspeccione los sellos del eje en busca de fugas, especialmente en entornos de lavado o al aire libre.

Revisión periódica

Para aplicaciones críticas, por ejemplo, perforación en alta mar, programe una inspección completa cada 20 000 horas de funcionamiento, incluida la medición del juego de los engranajes, comprobaciones de la holgura de los cojinetes y pruebas de integridad de la carcasa.

SGR proporciona manuales de mantenimiento detallados, capacitación y soporte de diagnóstico remoto para ayudar a los clientes a maximizar el tiempo de actividad.

El cambio hacia sistemas industriales de alta eficiencia y alta confiabilidad ha convertido a la caja de cambios reductora de alta velocidad en un componente de misión crítica. En SGR, combinamos dos décadas de experiencia mecánica, rigurosos estándares de fabricación y experiencia en aplicaciones globales para ofrecer cajas de engranajes que no solo cumplen con las especificaciones, sino que superan las expectativas en el campo. Ya sea que esté diseñando una plataforma de perforación de próxima generación o actualizando el sistema de paso de un parque eólico, asociarse directamente con un fabricante capaz como SGR garantiza un menor costo total de propiedad, una personalización más rápida y confianza operativa a largo plazo. (Autor, SGR, Angie Zhang)
