Cómo elegir cajas de engranajes planetarias para maquinaria industrial, robótica, sistemas automotrices y aplicaciones de alto par

La maquinaria industrial, la robótica y los sistemas automotrices dependen de componentes que pueden transmitir un alto par en un espacio compacto, y pocos conjuntos mecánicos lo hacen con tanta eficacia como un caja de cambios planetaria . Esta guía explica cómo funcionan estos sistemas de engranajes, los tipos disponibles y qué pesar al seleccionar uno para una aplicación exigente.

¿Qué es una caja de cambios planetaria y cómo funciona un sistema de engranaje planetario?

Una caja de cambios planetaria, también llamada caja de cambios planetaria, es un mecanismo de reducción o aumento de engranajes construido alrededor de tres componentes principales: un engranaje solar central, un conjunto de engranajes planetarios que orbitan a su alrededor y un engranaje de anillo exterior con dientes internos contra los que engranan los engranajes planetarios. Los engranajes planetarios se mantienen en su lugar mediante un soporte giratorio y, dependiendo de qué componente está fijo, cuál es impulsado y cuál es la salida, el conjunto puede producir una amplia gama de relaciones de reducción dentro de una carcasa muy compacta.

La estructura del sistema de engranajes planetarios es lo que le da a este diseño sus características definitorias. Debido a que varios engranajes planetarios comparten la carga transmitida simultáneamente, en lugar de que un solo par de engranajes transporte todo el par como en un tren de engranajes simple, la carga se distribuye entre varios puntos de contacto a la vez. Esta disposición de corona dentada de engranaje planetario es fundamental para que los sistemas de caja de cambios de transmisión de par alcancen una alta capacidad sin requerir una carcasa proporcionalmente grande. El resultado es un mecanismo de reducción de engranajes compacto que se adapta a aplicaciones donde el espacio es limitado pero las demandas de torsión son altas.

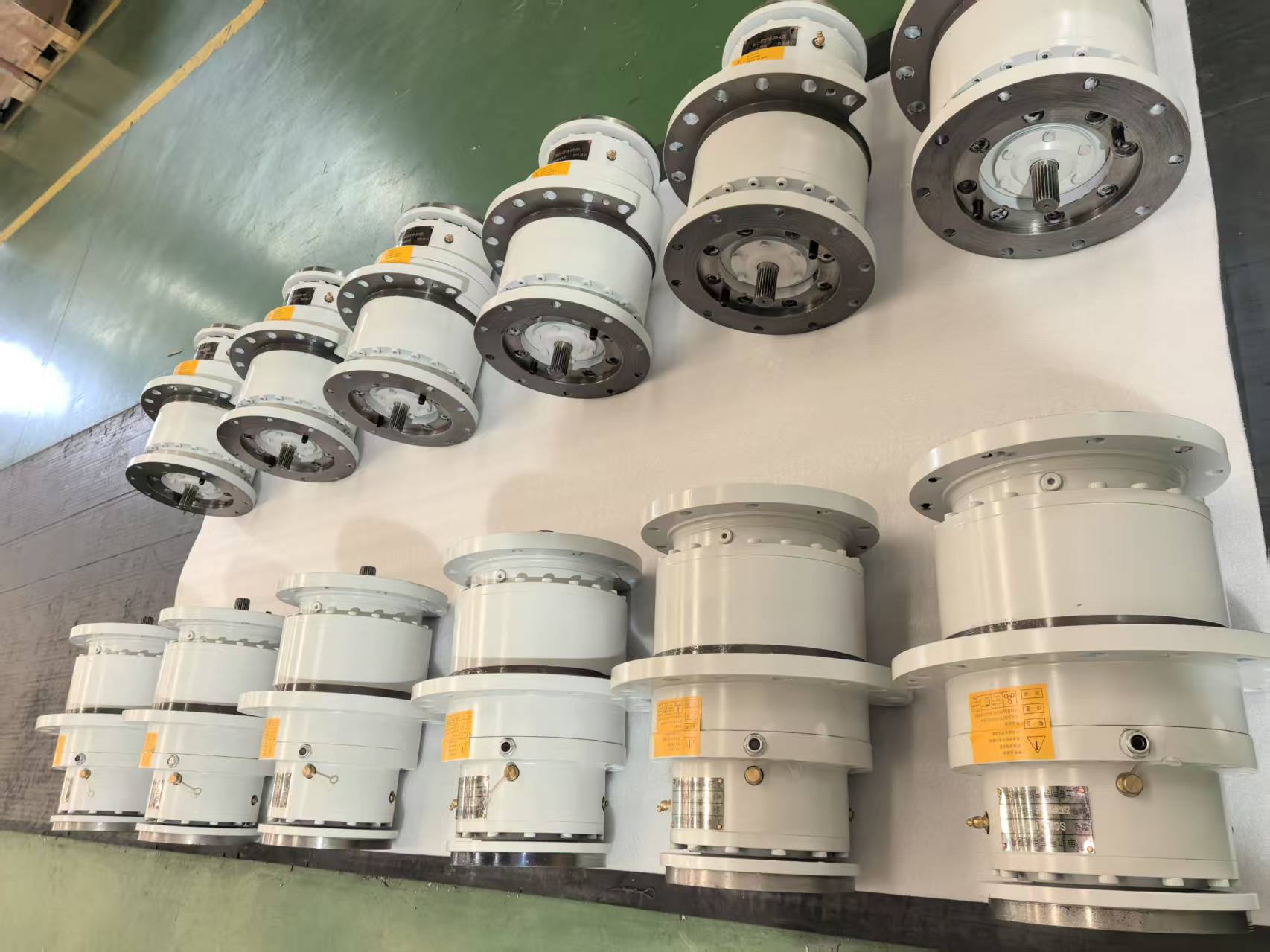

¿Cuáles son los principales tipos de cajas de cambios planetarias?

Las cajas de engranajes planetarios se clasifican principalmente por el número de etapas de reducción, la orientación de su eje y el nivel de precisión requerido para la aplicación.

Caja de cambios planetaria de una etapa

Una caja de cambios planetaria de una sola etapa utiliza un conjunto de engranajes planetario, planetario y anular para lograr una relación de reducción moderada. Esta configuración es compacta y eficiente y normalmente se elige cuando la relación requerida está dentro del rango que un solo juego de engranajes puede ofrecer prácticamente.

Caja de cambios planetaria de varias etapas

Una caja de cambios planetaria de etapas múltiples conecta dos o más juegos de engranajes planetarios en serie, con la salida de una etapa impulsando la entrada de la siguiente. Esto permite relaciones de reducción general mucho más altas que un diseño de una sola etapa, aunque agrega longitud y cierta reacción adicional en cada etapa agregada.

Reductor planetario en línea

Un reductor planetario en línea mantiene los ejes de entrada y salida en el mismo eje, lo que simplifica el acoplamiento a motores y equipos accionados y es una de las configuraciones más comunes en la automatización industrial.

Caja de cambios planetaria de ángulo recto

Una caja de cambios planetaria de ángulo recto incorpora una etapa de engranaje cónico o hipoide para redirigir la transmisión de potencia en noventa grados, lo cual es útil cuando las limitaciones de espacio o los requisitos de diseño no permiten una disposición en línea.

Reductor planetario de precisión

Una unidad de engranaje planetario de precisión se fabrica con tolerancias más estrictas específicamente para minimizar el juego y el error de posicionamiento, lo que la hace adecuada para aplicaciones de robótica y control de movimiento donde la precisión importa tanto como la capacidad de par.

¿Dónde se utilizan habitualmente las cajas de cambios planetarias?

Las cajas de engranajes planetarias aparecen en una amplia gama de industrias donde se requiere una combinación de alto par, tamaño compacto y transmisión de potencia confiable.

Usos de la maquinaria de automatización industrial. cajas de cambios planetarias ampliamente en ejes servoaccionados, mesas indexadoras y equipos de embalaje, donde el control de movimiento preciso y el posicionamiento repetible son esenciales. Los sistemas de accionamiento robótico dependen de cajas de engranajes planetarios para el accionamiento de las articulaciones, ya que los brazos robóticos necesitan una alta densidad de par en una carcasa pequeña para mantener el brazo en general liviano y con capacidad de respuesta. Las aplicaciones de cajas de engranajes de sistemas de cinta transportadora favorecen los diseños planetarios cuando una unidad de transmisión compacta necesita manejar cargas variables durante largas horas de funcionamiento. Los sistemas de transmisión automotrices utilizan juegos de engranajes planetarios dentro de transmisiones automáticas para lograr múltiples relaciones de transmisión sin una gran cantidad de pares de engranajes separados. Las unidades de accionamiento de maquinaria de construcción, incluidas las de excavadoras y grúas, dependen de mandos finales planetarios para entregar el alto par necesario para el levantamiento y movimiento de objetos pesados ​​en carcasas compactas montadas directamente en la rueda o la oruga.

¿Qué propiedades de rendimiento debe ofrecer una caja de cambios planetaria?

Una caja de cambios planetaria bien diseñada debe equilibrar la capacidad de par, la precisión y la eficiencia mecánica según lo que más exija la aplicación.

El rendimiento de la caja de cambios de alta densidad de par proviene directamente de la naturaleza de carga compartida de la disposición planetaria, donde múltiples engranajes trabajan en paralelo en lugar de que un solo par soporte la carga completa. El diseño de engranajes de precisión de bajo juego es más importante en aplicaciones de control de movimiento, donde cualquier juego rotacional entre la entrada y la salida se traduce directamente en un error de posicionamiento. La transmisión de potencia de alta eficiencia está influenciada por la calidad de los dientes del engranaje, la lubricación y la selección de rodamientos, ya que cada etapa adicional o punto de engrane introduce alguna pérdida mecánica. El comportamiento suave del sistema de engranajes de rotación, lo que significa una vibración mínima y una velocidad de salida constante, depende de la precisión de fabricación y de la alineación adecuada entre los engranajes solar, planetario y anular.

¿Cómo se fabrica una caja de cambios planetaria?

La fabricación de una caja de engranajes planetarios implica una secuencia de pasos de mecanizado de precisión, tratamiento térmico y ensamblaje diseñados para lograr tolerancias estrictas en todos los componentes del engranaje.

Cada una de estas etapas contribuye al rendimiento final de la caja de cambios, y saltarse o apresurarse cualquier paso, particularmente el tratamiento térmico o la calibración de alineación, tiende a manifestarse más tarde como desgaste prematuro o juego excesivo en servicio.

¿Cómo se compara una caja de cambios planetaria con otros tipos de cajas de cambios?

Las cajas de engranajes planetarias son uno de varios enfoques de reducción de engranajes, y compararlas con diseños alternativos ayuda a aclarar cuándo una configuración planetaria es la mejor opción.

Una comparación entre una caja de engranajes planetaria y una caja de engranajes helicoidales generalmente se reduce a la densidad de torque y la eficiencia versus la capacidad de autobloqueo. Las cajas de engranajes sin fin ofrecen un fuerte comportamiento de autobloqueo a costa de una menor eficiencia, ya que el contacto deslizante entre el sinfín y la rueda genera más fricción que el contacto rodante en un conjunto de engranajes planetarios. Una comparación de cajas de engranajes planetarias y helicoidales es algo diferente, ya que las cajas de engranajes helicoidales también pueden lograr una alta eficiencia, pero los diseños planetarios generalmente ofrecen una huella más pequeña para una clasificación de torque equivalente debido a su disposición de engranajes de carga compartida.

La comparación de reductores de engranajes entre estos sistemas depende en última instancia de la prioridad de la aplicación. Donde la comparación de la densidad de par favorece los diseños planetarios es en instalaciones con espacio limitado, como juntas robóticas o transmisiones en las ruedas, mientras que las cajas de engranajes helicoidales y sin fin siguen siendo comunes en aplicaciones donde el costo, la simplicidad o el comportamiento de autobloqueo superan los beneficios de un diseño planetario compacto.

¿Cuáles son los problemas o limitaciones comunes de las cajas de cambios planetarias?

Las cajas de engranajes planetarias son mecánicamente robustas, pero no son inmunes al desgaste y a problemas operativos, particularmente bajo ciclos de trabajo exigentes.

Los problemas de desgaste de los cojinetes en la caja de engranajes se desarrollan con el tiempo a medida que los cojinetes de los engranajes planetarios o los rodillos de agujas experimentan cargas cíclicas repetidas, y este desgaste puede eventualmente aumentar el juego y reducir la precisión del posicionamiento. Los problemas de falla de lubricación en el sistema de engranajes son una causa común de desgaste prematuro, ya que el lubricante inadecuado o degradado aumenta la fricción y el calor en los puntos de engrane de los engranajes y las superficies de apoyo. Los síntomas de ruido y vibración de la caja de cambios a menudo indican problemas en desarrollo, como desgaste de los dientes de los engranajes, daños en los cojinetes o falla de la lubricación, y monitorear estos síntomas puede ayudar a detectar problemas antes de que ocurra una falla. Las condiciones de desalineación de los engranajes planetarios, ya sea por un error de instalación o por la deflexión del eje bajo carga, pueden causar una distribución desigual de la carga entre los engranajes planetarios y acelerar el desgaste de dientes específicos. Las situaciones de daños por sobrecarga en la caja de cambios ocurren cuando las demandas de torque exceden la capacidad nominal de la unidad, lo que puede provocar rotura de dientes, falla de los cojinetes o deformación del portador en casos severos.

¿Cómo se selecciona la caja de cambios planetaria adecuada?

Seleccionar la caja de engranajes planetarios adecuada requiere hacer coincidir varios parámetros técnicos con las demandas específicas de la aplicación en lugar de elegir basándose únicamente en el tamaño o el costo.

Un proceso de selección metódico generalmente comienza con la definición de la velocidad y el par de salida requeridos, luego reduce las opciones de relación y, finalmente, confirma que la configuración de montaje y la clasificación ambiental se adaptan a la instalación. Saltarse cualquiera de estos pasos aumenta el riesgo de seleccionar una caja de cambios de tamaño insuficiente para cargas máximas o que no se adapta al rango de velocidad del motor impulsor.

¿Cuál es la tendencia futura de la tecnología de cajas de cambios planetarias?

La tecnología de cajas de cambios planetarias continúa evolucionando junto con tendencias más amplias en automatización, fabricación de precisión e ingeniería de materiales.

Los variadores de automatización compactos integran cada vez más el motor, la caja de cambios y la electrónica de control en una sola carcasa, lo que reduce la complejidad de la instalación y al mismo tiempo mantiene las ventajas de densidad de par de los diseños planetarios. Los sistemas inteligentes de monitoreo de condición de cajas de cambios utilizan sensores integrados para rastrear la vibración, la temperatura y el estado de lubricación, lo que permite a los equipos de mantenimiento identificar problemas en desarrollo antes de que causen un tiempo de inactividad no planificado. El diseño de engranajes con bajo nivel de ruido se ha convertido en una prioridad cada vez mayor a medida que los equipos automatizados se trasladan a entornos compartidos con trabajadores humanos, lo que impulsa mejoras en el diseño del perfil de los dientes y la precisión de fabricación. La ingeniería de materiales avanzada para engranajes, que incluye una selección mejorada de aleaciones y tratamientos superficiales, está ampliando la vida útil de los engranajes y permitiendo índices de torque más altos dentro de la misma envoltura física. En conjunto, estos desarrollos apuntan hacia cajas de engranajes planetarios que son más inteligentes, más compactas y mejor adaptadas a las demandas de los sistemas automatizados modernos.

Preguntas frecuentes

¿Qué es una caja de cambios planetaria?

Una caja de cambios planetaria es un mecanismo de reducción de engranajes construido alrededor de un engranaje solar central, engranajes planetarios en órbita y un engranaje de anillo exterior, diseñado para transmitir un alto par dentro de una carcasa compacta.

¿Para qué se utiliza la caja de cambios planetaria?

Una caja de cambios planetaria se utiliza para reducir la velocidad y aumentar el par entre un motor y el equipo impulsado, comúnmente en robótica, automatización industrial, transmisiones automotrices y maquinaria pesada.

¿Cómo funciona un sistema de engranajes planetarios?

Un sistema de engranajes planetarios funciona haciendo que los engranajes planetarios engranen simultáneamente con un engranaje solar central y un engranaje de anillo exterior, con el portador, el engranaje solar o el engranaje de anillo sirviendo como elemento de entrada, salida o fijo según la configuración.

¿Cuáles son las ventajas de la caja de cambios planetaria?

Las ventajas de una caja de cambios planetaria incluyen alta densidad de par, tamaño compacto en relación con la capacidad de par, alineación del eje coaxial y carga compartida entre múltiples engranajes.

Caja de cambios planetaria o helicoidal ¿cuál es mejor?

Ninguno de los dos es universalmente mejor, ya que las cajas de engranajes planetarios generalmente ofrecen mayor eficiencia y densidad de torque, mientras que las cajas de engranajes helicoidales brindan un comportamiento de autobloqueo que es útil en aplicaciones de retención específicas.

¿Cuánto dura una caja de cambios planetaria?

La vida útil de una caja de engranajes planetarios depende de factores como las condiciones de carga, el mantenimiento de la lubricación y la alineación; las unidades mantenidas adecuadamente generalmente brindan una vida operativa prolongada en condiciones nominales.
