Guía de selección profesional de reductores de engranajes planetarios: arquitectura técnica, comparación de rendimiento y aplicaciones industriales

Después de haber pasado más de una década trabajando en proyectos de reductores de engranajes planetarios en SGR, observó que los clientes de un amplio espectro de industrias, que van desde la automatización industrial hasta la ingeniería mecánica en general, constantemente se plantean una pregunta específica: ¿Cómo se selecciona profesionalmente un reductor de engranajes planetarios ?

Esta es una excelente pregunta. La selección de un reductor afecta directamente el rendimiento, la eficiencia, la confiabilidad, la vida útil e incluso la seguridad de todo el sistema mecánico. Una elección de reductor incorrecta o no coincidente puede, en el mejor de los casos, provocar un funcionamiento inestable del equipo, un mayor consumo de energía y un mantenimiento frecuente.

En el peor de los casos, puede provocar fallas en la transmisión, tiempos de inactividad de la producción, incidentes de seguridad y pérdidas económicas significativas. En este artículo, calculando en más de diez años de experiencia de campo y soporte técnico, brindaré un enfoque estructurado y profesional para seleccionar reductores de engranajes planetarios, desde principios fundamentales hasta aplicaciones del mundo real.

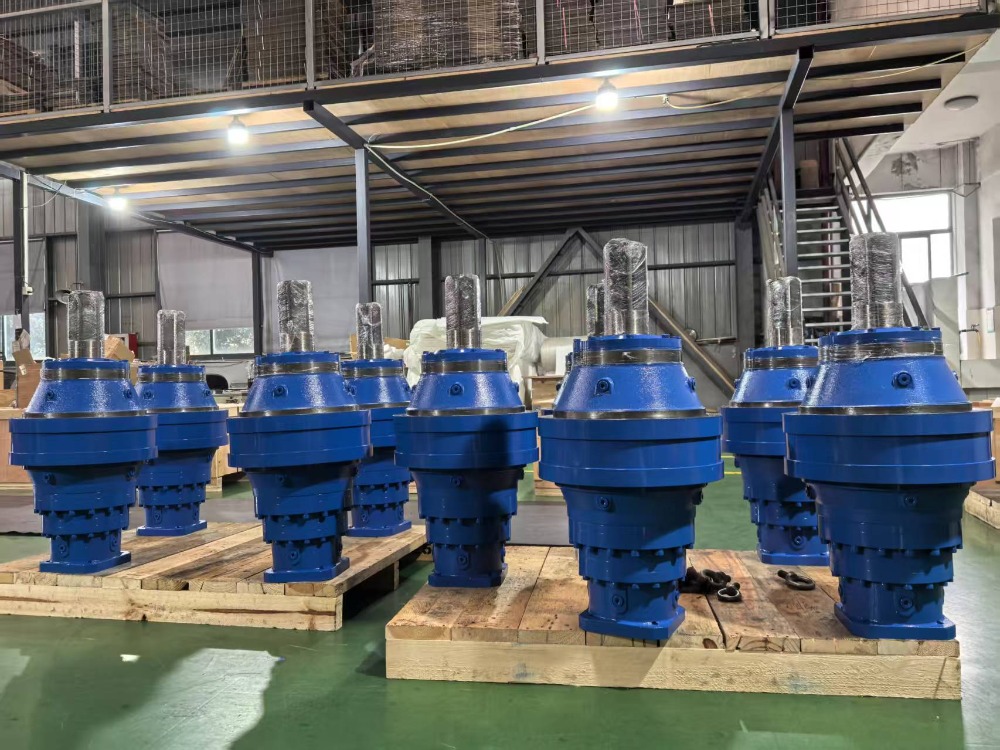

Introducción a la tecnología de reductor de engranajes planetarios.

Un reductor de engranajes planetarios deriva su nombre de su similitud estructural con el sistema solar: un engranaje solar central, múltiples engranajes planetarios montados en un soporte giratorio y un engranaje de anillo exterior que engrana con todos los planetas simultáneamente. Este diseño coaxial de malla múltiple permite que el torque se distribuya en varios puntos de contacto, lo que resulta en una capacidad excepcional de reparto de carga.

Las ventajas claves incluyen:

• Alta densidad de torque: Ofrece un alto torque de salida en un formato compacto.
• Juego bajo: fundamental para el posicionamiento de precisión (por ejemplo, robótica, CNC).
• Alta rigidez torsional: Minimiza la deflexión bajo carga.
• Funcionamiento suave y silencioso: debido a la distribución equilibrada de la fuerza.
• Alta eficiencia: normalmente entre 95% y 98%, lo que reduce el desperdicio de energía.

Los reductores planetarios modernos están disponibles en configuraciones de una, dos o tres etapas, con relaciones de reducción que van desde 3:1 hasta más de 500:1. Se utilizan ampliamente en servosistemas, maquinaria móvil, transportadores y aplicaciones de energía renovable, donde la confiabilidad, la precisión y las limitaciones de espacio son importantes.

Reductores de engranajes planetarios frente a otros reductores de engranajes: un análisis de rendimiento técnico

No todos los reductores son iguales. La elección del tipo correcto depende de las prioridades de la aplicación.

A continuación se muestra una descripción comparativa:

Conclusión: Los reductores planetarios ofrecen el mejor equilibrio entre eficiencia, compacidad, precisión y durabilidad para la mayoría de las aplicaciones industriales, lo que los convierte en la solución ideal para sistemas dinámicos y servoaccionados.

Especificaciones críticas y criterios de selección

Seleccionar el reductor planetario adecuado requiere una evaluación sistemática tanto de las demandas operativas como de los parámetros técnicos:

a) Requisitos de carga y torsión

• Calcule el par continuo y el par máximo (aceleración/arranque).
• Aplique un factor de seguridad (normalmente entre 1,5 y 2,0 para cargas dinámicas o de choque).

b) Relación de reducción

• Etapa única: 3–10:1; Dos etapas: 15–100:1; Tres etapas: hasta 500:1.

c) Juego y grado de precisión

• Estándar(≤15 arcmin): Transportadores, mezcladores, maquinaria en general.
• Precisión (≤5 arcmin, hasta 1 arcmin): Robótica, dispositivos médicos, equipos semiconductores.

d) Montaje e integración

• Opciones: montaje con brida, eje hueco, entrada/salida de eje o acoplamiento directo del motor (IEC B5/B14).
• Los diseños de eje hueco simplifican la integración con ejes impulsados ​​(por ejemplo, rodillos transportadores).

e) Condiciones ambientales

• Clasificación IP: IP65/IP66 para ambientes exteriores, lavables o polvorientos.
• Lubricación: Grasa de por vida para trabajos livianos; Baño de aceite o lubricación forzada para cargas pesadas continuas.
• Material: Acero inoxidable o carcasas revestidas para entornos corrosivos (alimentarios, marinos, químicos).

f) Funciones adicionales

• Los frenos integrados (para ejes verticales), codificadores, limitadores de par o mecanismos antijuego pueden ser esenciales.
• Siempre verifique la compatibilidad con la marca de su motor y consulte la clasificación del ciclo de trabajo del fabricante para evitar la sobrecarga térmica.

Aplicaciones avanzadas en la industria moderna.

Los reductores de engranajes planetarios están permitiendo la innovación en todos los sectores:

• Automatización industrial: alimentación de articulaciones de robots de 6 ejes y sistemas de recogida y colocación delta donde se requiere una repetibilidad <0,1 mm.
• Energías Renovables: Impulsar seguidores solares con una vida útil de 25 años y manejar cargas eólicas variables en turbinas de tamaño medio.
• Maquinaria móvil: Se utiliza en transmisiones de giro de excavadoras y unidades de tracción AGV para una alta tolerancia a cargas de impacto.
• Manipulación de materiales: las cintas transportadoras y los sistemas de almacenamiento automatizados se benefician de una alta eficiencia y un diseño compacto.
• Embarcaciones marinas y medioambientales: desde embarcaciones turísticas hasta barcos de limpieza de ríos, los accionamientos planetarios permiten una propulsión y un funcionamiento del cabrestante silenciosos y fiables.
• Campos emergentes: Los equipos eléctricos de apoyo terrestre, los cargadores mineros alimentados por baterías y los exoesqueletos portátiles dependen cada vez más de sistemas planetarios livianos y de alta densidad de potencia.

Seleccionar un reductor de engranajes planetarios no es una decisión de productos básicos: es una elección de ingeniería estratégica. Como alguien que ha respaldado millas de aplicaciones en SGR, ha visto de primera mano cómo el reductor correcto mejora el rendimiento, mientras que el incorrecto se convierte en un cuello de botella. Al comprender la tecnología, comparar alternativas objetivamente y alinear las especificaciones con las demandas del mundo real, los ingenieros pueden garantizar un rendimiento, una longevidad y un costo total de propiedad óptimos del sistema. En una era de automatización, electrificación y fabricación inteligente, dominar la selección de reductores ya no es opcional: es esencial. (Autor, SGR, Angie Zhang)
