Parámetros clave para seleccionar un reductor de engranaje de gusano cilíndrico

Elegir el derecho Reductor de engranaje de gusano cilíndrico es crítico para la eficiencia y la longevidad de cualquier sistema mecánico. No se trata solo de encontrar un componente que se ajuste; Se trata de hacer coincidir las capacidades del reductor con las demandas específicas de su aplicación. Esta guía lo guiará a través de los parámetros esenciales a considerar, desde la potencia y la velocidad hasta el material y la lubricación, asegurando que tome una decisión informada.

Comprender los requisitos de carga y energía

El primer paso para seleccionar un Reductor de engranaje de gusano cilíndrico es evaluar con precisión los requisitos de energía y par de su aplicación. Los componentes no coincidentes pueden conducir a una falla prematura, ineficiencia o incluso daños en el sistema. Una comprensión detallada de estos parámetros asegura que el reductor pueda manejar la carga de trabajo sin estar demasiado estresado.

Potencia de entrada y par de salida

La potencia de entrada es la energía suministrada al reductor, típicamente de un motor. El par de salida es la fuerza de rotación que el reductor ofrece a la máquina conducida. Estos dos parámetros están inversamente relacionados a través de la relación en marcha. Comprender esta relación es crucial para el tamaño adecuado.

• Potencia de entrada: Esta es la alimentación suministrada por el motor. Por lo general, se mide en kilovatios (kW) o potencia (HP).
• Torque de salida: Esta es la fuerza de torsión que el reductor transmite a la carga. Se mide en Meters Newton (NM) o Pound-Inches (LB-In).
• Comparación: Una mayor potencia de entrada y una relación de reducción más grande generalmente darán como resultado un par de salida más alto.

Velocidad de entrada y salida

Las velocidades a las que opera el reductor son tan importantes como la potencia. La velocidad de entrada está determinada por las RPM del motor, mientras que la velocidad de salida es un resultado directo de la relación de transmisión. Esta relación es fundamental para lograr la velocidad de operación deseada para su aplicación.

• Velocidad de entrada: La velocidad del eje del motor conectada al gusano.
• Velocidad de salida: La velocidad del eje de engranaje, que es la velocidad de entrada dividida por la relación en marcha.
• Relación: Una relación de marcha más alta dará como resultado una velocidad de salida más baja. Por ejemplo, una velocidad de entrada de 1450 rpm y una relación entre 30: 1 producirá una velocidad de salida de aproximadamente 48.3 rpm. Esto es clave para Cálculo de reducción de velocidad .

Explorar las relaciones de marcha y la eficiencia

La relación de engranaje y la eficiencia general son el corazón de cualquier Reductor de engranaje de gusano cilíndrico . Una relación más alta proporciona una mayor multiplicación de par, pero a menudo viene con una compensación en eficiencia. Comprender este equilibrio es esencial para las aplicaciones que requieren la conservación de alta fuerza y ​​energía.

Relación de marcha y sus implicaciones

La relación de engranaje es la relación de la cantidad de dientes en la rueda del gusano hasta el número de arranque en el gusano. Influye directamente en la reducción de la velocidad y el aumento de torque. Para aplicaciones como pequeñas cajas de cambios de gusanos , una alta relación puede lograr una reducción de velocidad significativa en una forma compacta.

• Baja relación (por ejemplo, 5: 1 a 30: 1): Ofrece una mayor eficiencia pero menos multiplicación de par.
• Alta relación (por ejemplo, 60: 1 a 100: 1): Proporciona alta salida de par y una reducción de velocidad significativa. Este es un requisito común en un caja de cambios de gusano para la cinta transportadora .

Eficiencia y generación de calor

La eficiencia es la relación de potencia de salida a potencia de entrada. Los engranajes de gusanos son conocidos por una menor eficiencia en comparación con otros tipos de engranajes, especialmente a altas proporciones. Esta energía perdida se convierte en calor, lo que puede afectar el rendimiento y la vida útil del reductor. Comprender esto es clave para un Guía de lubricación de reducción de equipos de gusano , como la lubricación adecuada ayuda a administrar este calor.

• Eficiencia: Varía significativamente con la relación de engranaje y el ángulo de plomo del gusano. Las proporciones más altas conducen a una menor eficiencia.
• Calor: Una consecuencia directa de la ineficiencia. El calor excesivo puede degradar lubricante, dañar los sellos y acortar la vida útil del componente.

Materiales, instalación y mantenimiento

Las características físicas y los requisitos de mantenimiento de un Reductor de engranaje de gusano cilíndrico son tan importantes como los parámetros operativos. Los materiales utilizados, el método de instalación y el cronograma de lubricación contribuyen al rendimiento general y la confiabilidad del reductor.

Materiales y construcción

La elección de los materiales afecta directamente la durabilidad del reductor y la capacidad de carga. El gusano generalmente está hecho de acero endurecido, y la rueda del gusano está hecha de bronce, creando un emparejamiento de baja fricción y altos resistentes a la ropa.

• Gusano: A menudo hecho de acero endurecido por carcasa, tierra a un acabado alto para reducir la fricción.
• Rueda de gusano: Por lo general, el bronce fundido, que es más suave que el gusano para minimizar el desgaste en el componente más caro.
• Alojamiento: Generalmente de hierro fundido o aluminio, elegido por sus propiedades de rigidez y disipación de calor. El aluminio es más ligero, mientras que el hierro fundido es más robusto.

Montaje y lubricación

El montaje adecuado y un horario de lubricación consistente son esenciales para la longevidad. El montaje puede ser un montaje de brida universal, montado en el pie o un diseño montado en el eje. El método de lubricación, ya sea lleno de grasa o lleno de aceite, es crítico para reducir la fricción y la gestión del calor.

Orientación de montaje

• Montado en el pie: El tipo más común, con el reductor atornillado a una superficie plana.
• Montado en la brida: Ideal para aplicaciones donde el reductor debe conectarse directamente a una máquina o cara del motor.
• Montado en el eje: El reductor está montado directamente sobre el eje conducido.

Lubricación y mantenimiento

• Tipo de lubricante: Depende de la velocidad de funcionamiento, la temperatura y la carga. Los aceites sintéticos a menudo se usan para aplicaciones de alta temperatura o alta velocidad.
• Programa de mantenimiento: Los controles regulares de los niveles de aceite y los cambios de aceite programados son vitales para prevenir el desgaste prematuro. Esta es una parte clave de cualquier Plan de mantenimiento de reductor de gusanos .

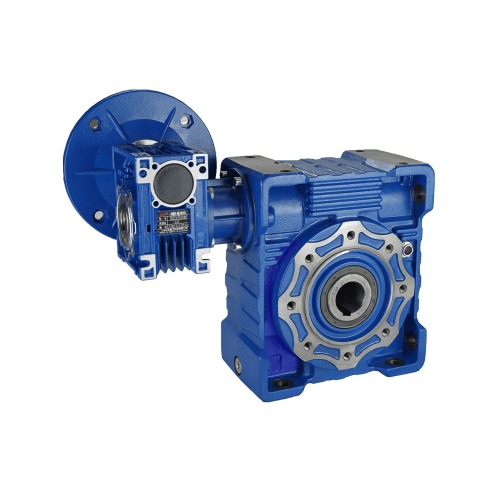

Cajas de cambios de gusano cilíndricas de doble etapa
