Comprensión de las cajas de engranajes helicoidales de doble envolvente: una inmersión profunda en el diseño y la aplicación

En el mundo de la transmisión de potencia, lograr un par elevado y un funcionamiento suave en un espacio compacto es un desafío de ingeniería constante. Entre las diversas soluciones, la reductor helicoidal de doble envolvente destaca como un diseño único y altamente efectivo para aplicaciones exigentes. A diferencia de los engranajes helicoidales estándar, esta configuración ofrece una superficie de contacto significativamente mayor entre el gusano y el engranaje, lo que conduce a una capacidad de carga y durabilidad superiores. Este artículo proporciona una exploración exhaustiva de la tecnología de engranajes helicoidales de doble envolvente, sus ventajas, casos de uso ideales y criterios de selección críticos para ayudarle a comprender su papel fundamental en la maquinaria moderna.

¿Qué es un engranaje helicoidal de doble envolvente?

Una transmisión por engranaje helicoidal de doble envoltura es un tipo especializado de sistema de engranajes en el que tanto el tornillo sin fin (el tornillo) como el engranaje helicoidal (la rueda) tienen garganta o forma de reloj de arena. Esto significa que el gusano se envuelve alrededor del engranaje y, simultáneamente, el engranaje envuelve al gusano. Esta acción de doble envoltura crea un área de contacto mucho mayor entre los dientes coincidentes en comparación con un conjunto de engranajes helicoidales cilíndricos o de envoltura simple. El principal beneficio de este intrincado diseño es su capacidad para transmitir cargas de torque excepcionalmente altas sin comprometer la compacidad inherente a los diseños de engranajes helicoidales. La geometría compleja requiere una fabricación de precisión, pero recompensa con un rendimiento incomparable en entornos hostiles.

• Área de contacto aumentada: El diseño con garganta permite que varios dientes compartan la carga simultáneamente, lo que reduce drásticamente la tensión en los dientes individuales del engranaje.
• Fabricación de precisión: La producción de estos componentes requiere maquinaria CNC avanzada y un estricto control de calidad para garantizar un acoplamiento perfecto y un rendimiento óptimo.
• Distribución de carga superior: La carga no se concentra en un único punto sino que se distribuye en una superficie más amplia, minimizando el desgaste.

Ventajas clave de los engranajes helicoidales de doble envolvente

La geometría única del reductor helicoidal de doble envolvente se traduce en varias ventajas operativas distintas que la convierten en la opción preferida para aplicaciones de servicio pesado. Estas cajas de cambios están diseñadas para sobresalir donde otras podrían fallar, ofreciendo una combinación de potencia, confiabilidad y longevidad. Los siguientes puntos detallan los beneficios principales que distinguen el diseño de esta caja de cambios de sus contrapartes.

• Mayor capacidad de torsión: El área de contacto ampliada permite que el sistema maneje cargas de impacto y mantenga una salida de torque alta de manera más efectiva que los engranajes helicoidales estándar.
• Mayor durabilidad y longevidad: Con una tensión reducida por unidad de área, los componentes experimentan menos desgaste, lo que lleva a una vida operativa más larga y a menores necesidades de mantenimiento.
• Diseño compacto para altas relaciones de reducción: Proporcionan altos índices de reducción de una sola etapa en un paquete relativamente pequeño, lo que ahorra un valioso espacio en el diseño de la maquinaria.
• Operación más silenciosa: El acoplamiento suave de varios dientes a menudo da como resultado un rendimiento más silencioso y suave, lo cual es fundamental en entornos sensibles al ruido.

Comparación: engranajes helicoidales de doble envolvente versus estándar

Al seleccionar una caja de cambios, es fundamental comprender las diferencias de rendimiento entre un engranaje helicoidal cilíndrico de doble envoltura y uno estándar. La siguiente tabla describe las distinciones clave que afectan la idoneidad de la aplicación.

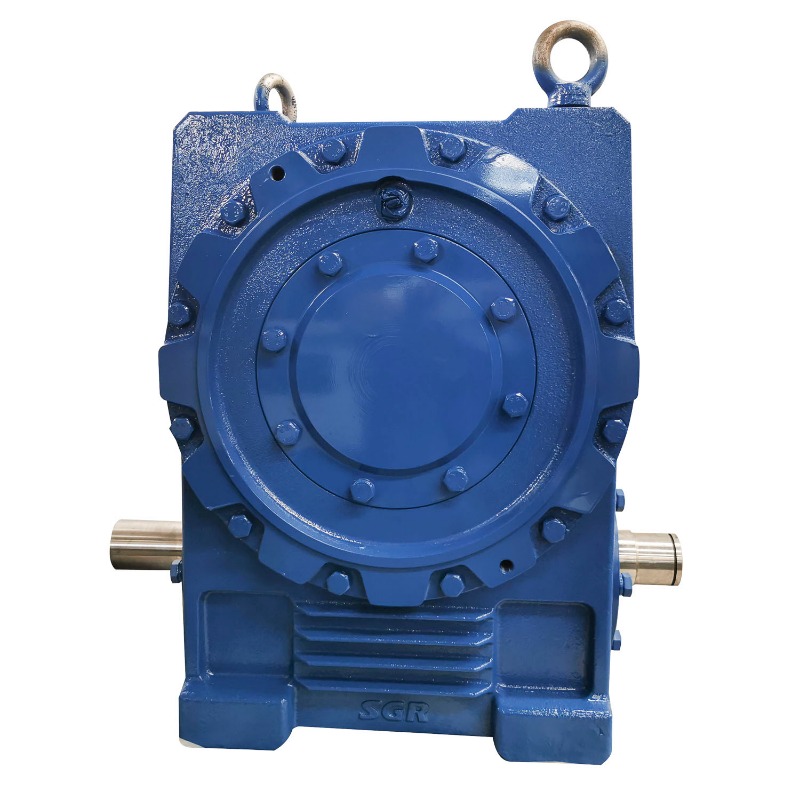

Reductor de engranaje helicoidal de doble envolvente de alta eficiencia

Optimización del rendimiento con diseño de engranajes de doble envoltura

Para aprovechar al máximo las capacidades de un diseño de engranaje de doble envoltura , se deben considerar meticulosamente varios factores. La optimización no se trata sólo de seleccionar la caja de cambios; se trata de integrarlo correctamente en un sistema. La alineación, la lubricación y la gestión térmica adecuadas son fundamentales para lograr el rendimiento y la vida útil prometidos. Ignorar estos aspectos puede anular las ventajas inherentes de este diseño robusto.

• Alineación de precisión: La desalineación es una causa principal de falla. Estas unidades deben instalarse con sumo cuidado para garantizar que el tornillo sin fin y el engranaje estén perfectamente colocados entre sí.
• Sistemas de lubricación avanzados: El alto contacto deslizante genera calor. Un sistema de lubricación exclusivo con aceite de alta calidad y alta viscosidad es esencial para reducir la fricción, disipar el calor y prevenir el desgaste.
• Gestión Térmica: Para operaciones continuas de carga alta, pueden ser necesarios métodos de enfriamiento externos como ventiladores o intercambiadores de calor para mantener temperaturas de funcionamiento óptimas.
• Selección de materiales: El tornillo sin fin suele estar hecho de acero endurecido, mientras que el engranaje suele estar hecho de una aleación de bronce más blanda para gestionar las características de fricción y desgaste de forma eficaz.

Aplicaciones industriales de cajas de engranajes helicoidales de servicio pesado

La naturaleza robusta de cajas de engranajes helicoidales de alta resistencia los hace indispensables en industrias donde los equipos se llevan al límite. Su capacidad para proporcionar un par enorme en un espacio compacto y soportar cargas de impacto repentinas los convierte en la piedra angular de la maquinaria pesada. Desde mover pesos inmensos en la minería hasta el posicionamiento preciso en el sector aeroespacial, estas cajas de cambios son los héroes anónimos del control de movimiento.

• Minería y Procesamiento de Minerales: Se utiliza en transmisiones de transportadores, trituradoras y polipastos donde la confiabilidad bajo cargas extremas no es negociable.
• Equipo de construcción: Esencial para mecanismos de giro de excavadoras, mecanismos de elevación de grúas y tambores de hormigoneras.
• Manejo de materiales:
• Acerías y laminadores: Empleado en mesas de rodillos y manipuladores que manipulan metal al rojo vivo con una fuerza tremenda.
• Aeroespacial y Defensa: Se encuentra en sistemas de lanzamiento de misiles y mecanismos de posicionamiento de satélites que requieren movimientos precisos bajo gran tensión.

Selección de una caja de cambios con reducción de alto par

Elegir lo correcto caja de cambios reductora de alto par Es una decisión crítica que impacta la eficiencia, el costo y la confiabilidad de todo su sistema. El proceso de selección va más allá de simplemente revisar las clasificaciones de torque e implica una mirada holística a los requisitos de la aplicación, las condiciones ambientales y los costos del ciclo de vida. Un enfoque metódico le garantiza una caja de cambios que no sólo es adecuada, sino óptima para sus necesidades específicas.

• Definir características de carga: Analice la naturaleza de la carga (constante, variable, choque), su magnitud y el par de arranque requerido.
• Determine la relación de reducción y la velocidad de salida: Calcule la relación necesaria para lograr la velocidad de salida deseada a partir de las RPM de su motor de entrada.
• Evaluar las condiciones ambientales: Considere factores como la temperatura ambiente, la presencia de polvo o humedad y el espacio disponible para la instalación.
• Evaluar el factor de servicio: Seleccione siempre una caja de cambios con un factor de servicio que tenga en cuenta las posibles sobrecargas y la gravedad de su aplicación.
• Considere el costo del ciclo de vida: Mire más allá del precio de compra inicial. Considere los costos esperados de mantenimiento, eficiencia energética y tiempo de inactividad.

Especificaciones clave para revisar

Al revisar las hojas de datos del fabricante de un reductor de velocidad de engranaje helicoidal , preste mucha atención a estas especificaciones críticas para garantizar una combinación perfecta para su aplicación.

Preguntas frecuentes

¿Cuál es la principal diferencia entre un engranaje helicoidal de envolvente simple y doble?

La diferencia fundamental radica en su geometría. En un conjunto de engranajes helicoidales de una sola envoltura (o cilíndricos), sólo el engranaje helicoidal tiene garganta para envolverse parcialmente alrededor del gusano cilíndrico. en un reductor helicoidal de doble envolvente , tanto el tornillo sin fin como el engranaje tienen gargantas. Esto crea un gusano con forma de reloj de arena que envuelve el engranaje y un engranaje que envuelve simultáneamente al gusano. Esta acción de doble envoltura da como resultado un área de contacto significativamente mayor entre los dientes de engrane, lo cual es la clave para su mayor capacidad de torsión y durabilidad en comparación con el diseño de envoltura simple.

¿Por qué son más caros los reductores sin fin de doble envolvente?

El mayor costo de un reductor helicoidal de doble envolvente se atribuye directamente a su complejo proceso de fabricación. La geometría dentada en forma de reloj de arena tanto del tornillo sin fin como del engranaje es extremadamente difícil de producir. Requiere maquinaria CNC de precisión especializada y un estricto control de calidad para garantizar que los dos componentes encajen perfectamente en la gran área de contacto. El tiempo de mecanizado adicional, la experiencia y los procesos de inspección involucrados en la creación de esta acción conjugada precisa contribuyen a un costo inicial más alto que las cajas de engranajes helicoidales estándar, aunque esto a menudo se justifica por su rendimiento y longevidad superiores en aplicaciones exigentes.

¿Cómo mantengo una transmisión por engranaje helicoidal de doble envoltura?

Mantener un accionamiento por engranaje helicoidal de doble envolvente se centra en la lubricación adecuada y el control del estado. En primer lugar, es fundamental utilizar el tipo y la viscosidad exactos de lubricante especificados por el fabricante, ya que el alto contacto deslizante depende totalmente de una película de aceite resistente. Verifique periódicamente los niveles de aceite y busque signos de contaminación o degradación. En segundo lugar, controle la temperatura de funcionamiento y escuche los cambios en el sonido, ya que el sobrecalentamiento o el ruido inusual pueden indicar desalineación, sobrecarga o problemas de lubricación. Finalmente, cumpla con un estricto programa de mantenimiento preventivo para cambios e inspecciones de aceite para abordar de manera proactiva el desgaste y garantizar la máxima vida útil.

¿Se puede utilizar una caja de engranajes helicoidales para frenar o sostener una carga?

Sí, una de las ventajas inherentes de cualquier diseño de engranaje helicoidal, incluido el doble envolvente tipo, es su capacidad natural para evitar la marcha atrás. Debido a la alta fricción y al ángulo específico de la rosca helicoidal, el sistema suele ser autoblocante. Esto significa que una fuerza aplicada al eje de salida (el engranaje) no puede hacer retroceder el eje de entrada (el gusano). Esta característica hace reductor de velocidad de engranaje helicoidals Excelente para aplicaciones como transportadores en pendientes, polipastos y elevadores donde se requiere un mecanismo de sujeción a prueba de fallas para evitar que la carga descienda incontrolablemente si se pierde la energía.

¿Cuáles son los signos de falla en una caja de engranajes helicoidales de servicio pesado?

Reconocer los primeros signos de fracaso en una caja de engranajes helicoidales de alta resistencia puede evitar tiempos de inactividad catastróficos. Los indicadores clave incluyen un aumento notable en la temperatura de funcionamiento, que a menudo indica problemas de lubricación o sobrecarga. Ruidos inusuales como chirridos, golpes o chirridos excesivos sugieren desgaste, picaduras o desalineación de los dientes del engranaje. Las fugas de aceite visibles alrededor de los sellos indican fallas en los mismos, lo que puede provocar una lubricación inadecuada. Finalmente, una pérdida de precisión posicional o un aumento en el juego (libre movimiento) en el eje de salida son signos mecánicos claros de desgaste interno que requieren investigación y mantenimiento inmediatos.
