Comprensión de las cajas de engranajes planetarios: diseño, ventajas y aplicaciones

el caja de cambios planetaria , también conocida como caja de cambios epicicloidal, es una piedra angular de la ingeniería mecánica moderna. Reconocido por su diseño compacto, alta densidad de par y eficiencia excepcional, este tipo de sistema de engranajes es indispensable en una amplia gama de industrias. Su arquitectura única, que presenta engranajes que orbitan alrededor de un eje central, le permite lograr características de rendimiento que a menudo son inalcanzables con otros tipos de engranajes. Este artículo proporciona una exploración en profundidad de los sistemas de engranajes planetarios, profundizyo en sus principios fundamentales, beneficios clave, diversas aplicaciones y criterios de selección críticos para guiar tanto a ingenieros como a entusiastas.

¿Qué es un sistema de engranajes planetarios?

Un sistema de engranajes planetarios está dispuesto con uno o más engranajes "planetarios" que giran alrededor de un engranaje "solar" central. Estos satélites están montados sobre un soporte y al mismo tiempo engranan con una corona exterior. Esta disposición concéntrica permite múltiples configuraciones de entrada y salida, lo que permite una amplia gama de combinaciones de velocidad, par y dirección desde un solo sistema. La naturaleza compacta de este diseño, donde la potencia se distribuye entre varios engranajes planetarios, es la fuente principal de su notable resistencia y durabilidad.

• Engranaje solar: el central gear, typically serving as one of the primary input or output points.
• Engranajes planetarios: Múltiples engranajes que se engranan con el engranaje solar y orbitan a su alrededor. Están en manos del portaplanetas.
• Portador de planetas: el structure that connects the planet gears, often acting as another input or output point.
• Engranaje de anillo (o engranaje anular): el outer internal gear that meshes with the planet gears, completing the system.

Ventajas clave de las cajas de cambios planetarias

el widespread adoption of planetary gearboxes across demanding sectors is a direct result of their compelling set of advantages. These benefits stem from their fundamental design, which efficiently distributes load and minimizes size without sacrificing performance.

• unlta densidad de par: el load is shared among multiple planet gears, allowing a compact caja de cambios planetaria transmitir un par significativamente mayor que una caja de cambios convencional de tamaño similar.
• Compacidad y alta densidad de potencia: elir coaxial input/output shaft design makes them exceptionally space-efficient, a critical factor in applications like automotive transmissions and robotics.
• Alta eficiencia: Debido a las mínimas fuerzas que contrarrestan y a la distribución de potencia a través de múltiples engranajes, los sistemas planetarios pueden alcanzar una eficiencia muy alta, que a menudo supera el 97% por etapa.
• Distribución de carga mejorada: el shared load among several planet gears reduces stress on individual gear teeth, leading to greater durability and a longer service life.
• Altos ratios de reducción: Los sistemas planetarios pueden lograr altas relaciones de reducción en una sola etapa, simplificando el diseño del tren motriz.

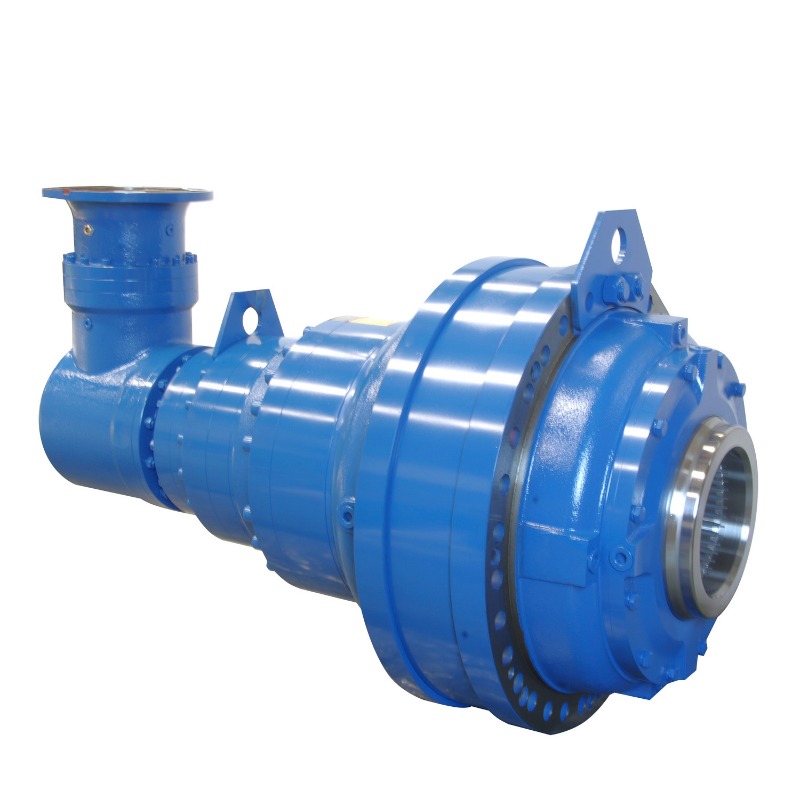

Caja de engranajes planetarios de par de salida grande en ángulo recto con entrada de brida con motor

Aplicaciones comunes de los juegos de engranajes planetarios

el unique combination of strength, compactness, and precision makes the caja de cambios planetaria la solución preferida para algunas de las aplicaciones tecnológicamente más avanzadas y físicamente más exigentes del mundo. Su capacidad para proporcionar un par elevado en un paquete pequeño es invaluable.

• Transmisiones automotrices: Se utiliza ampliamente en transmisiones automáticas, transmisiones de vehículos híbridos y transmisiones de ejes de vehículos eléctricos.
• Robótica Industrial: Esencial para proporcionar un alto par y un movimiento preciso en juntas y actuadores robóticos.
• Turbinas eólicas: Componentes críticos en la góndola, responsables de convertir la rotación lenta y de alto par de las palas en una rotación de alta velocidad para el generador.
• Maquinaria de Construcción y Agrícola: Se encuentra en excavadoras, grúas y tractores donde el alto torque y la confiabilidad bajo cargas extremas son primordiales.
• Aeroespacial y Aviación: Se utiliza en accesorios de motores de aviones, sistemas de retracción de trenes de aterrizaje y accionamientos de rotores de helicópteros.

Cómo elegir una caja de cambios planetaria para su proyecto

Seleccionando el derecho caja de cambios planetaria Es un proceso lleno de matices que requiere un análisis cuidadoso de las demandas específicas de su aplicación. Un enfoque metódico garantiza un rendimiento, una fiabilidad y una longevidad óptimos. El proceso de cómo elegir una caja de cambios planetaria Implica evaluar varios parámetros clave.

• Torque y potencia requeridos: Calcule los requisitos de par máximo y continuo de su aplicación, incluido cualquier factor de seguridad necesario.
• Relación de reducción: Determine la relación necesaria para lograr la velocidad de salida y el par deseados a partir de la velocidad de entrada disponible del motor.
• Restricciones de tamaño y montaje: Considere el espacio físico disponible, el tipo de montaje (brida, pie, eje) y las conexiones de entrada y salida requeridas.
• Condiciones ambientales: Evalúe factores como la temperatura de funcionamiento, la presencia de polvo o humedad y la necesidad de sellado o lubricación específicos.
• Requisitos de juego y precisión: Para aplicaciones que requieren una alta precisión posicional, como robótica o máquinas CNC, los modelos de bajo juego son esenciales.

Comparación de parámetros críticos de selección

Para ayudar en el proceso de selección, la siguiente tabla contrasta las consideraciones clave para diferentes escalas de solicitud. Esta comparación ayuda a reducir la caja de cambios planetaria especificaciones necesarias para un proyecto, ya sea un pequeño brazo robótico o un gran mezclador industrial.

Comprensión de las relaciones y cálculos de la caja de cambios planetaria

el kinematics of a planetary gear set are more complex than a simple gear train due to its multiple moving elements. The fundamental formula for calculating the gear ratio depends on which component is fixed, which is the input, and which is the output. A deep comprensión de las relaciones de la caja de cambios planetaria es crucial para diseñar sistemas eficaces. La relación de velocidad básica está dada por: ω_s k * ω_r - (1 k) * ω_c = 0, donde k es la relación entre los dientes de la corona y los dientes del planeta (Z_r/Z_s), y ω representa las velocidades angulares del Sol, el Anillo y la Portadora.

• Configuración común (salida del operador): Con la corona dentada fija, la entrada de potencia al engranaje solar y la salida del portador, la relación de reducción se calcula como 1 k, lo que ofrece una importante reducción de velocidad y multiplicación del par.
• Rango de relación: Las cajas de engranajes planetarios de una sola etapa suelen ofrecer relaciones de aproximadamente 3:1 a 12:1. Se logran relaciones más altas conectando múltiples etapas en serie dentro de una sola carcasa.
• Cálculo de par: el output torque can be approximated by multiplying the input torque by the gear ratio and the efficiency factor. Accurate calculation must account for the distribution of load across the planet gears.

Consejos de mantenimiento y solución de problemas

Garantizar la longevidad y el rendimiento confiable de un caja de cambios planetaria Requiere un enfoque proactivo para el mantenimiento. Reconocer los primeros signos de problemas puede evitar fallos catastróficos y costosos tiempos de inactividad. adecuado mantenimiento de una caja de cambios planetaria No es complejo pero sí imprescindible.

• Lubricación regular: Utilice el tipo y grado correcto de lubricante según lo especificado por el fabricante. Controle los niveles de aceite y cámbielo a los intervalos recomendados para evitar el desgaste y el sobrecalentamiento.
• Monitoreo de vibraciones y ruidos: Las vibraciones inusuales o un cambio en la firma del sonido suelen ser los primeros indicadores de problemas como desalineación, desgaste de los rodamientos o daños en los dientes de los engranajes.
• Controles de temperatura: Se debe controlar la temperatura de funcionamiento. Un aumento significativo puede indicar problemas de lubricación, sobrecarga o fricción interna.
• Inspección de fugas: Revise periódicamente los sellos y juntas para detectar fugas, lo que puede provocar la pérdida de lubricante y la entrada de contaminación.
• Medición de reacción: Para aplicaciones de precisión, verificar periódicamente el juego puede ayudar a rastrear el desgaste y determinar cuándo se necesita servicio.

Preguntas frecuentes

¿Cuál es la principal ventaja de una caja de cambios planetaria sobre otros tipos?

el primary advantage is its exceptional combination of alta densidad de par and tamaño compacto . Al distribuir la carga entre múltiples engranajes planetarios, puede manejar un par significativamente mayor en un paquete coaxial más pequeño en comparación con una caja de cambios de eje paralelo estándar. Esto lo hace ideal para aplicaciones con espacio limitado que requieren una alta transmisión de potencia, como en transmisiones automotrices y actuadores robóticos.

¿Cómo calculo la relación de un juego de engranajes planetarios?

El cálculo de la relación depende de la configuración. La configuración más común tiene la corona fija, el planeta como entrada y el portador como salida. La relación se calcula como (Número de dientes de la corona / Número de dientes del engranaje planetario) 1. Por ejemplo, si un engranaje planetario tiene 20 dientes y la corona tiene 80 dientes, la relación es (80/20) 1 = 5:1. Esto significa que la velocidad de entrada se reduce en un factor de 5, mientras que el par de salida se multiplica por casi 5 (menos las pérdidas de eficiencia).

¿Qué causa que una caja de cambios planetaria falle prematuramente?

La falla prematura es causada más comúnmente por lubricación inadecuada (tipo incorrecto, cantidad insuficiente o aceite degradado), sobrecargar más allá de su capacidad de par nominal, desalineación con el motor o carga conectados, y contaminación de la entrada de suciedad o humedad. Cumplir con las especificaciones del fabricante en cuanto a carga, alineación y mantenimiento es la mejor manera de evitar fallas prematuras.

¿Se pueden utilizar cajas de engranajes planetarios para aplicaciones de alta precisión?

Absolutamente. Diseñado específicamente cajas de cambios planetarias de precisión Se fabrican con engranajes endurecidos y rectificados, rodamientos de precisión y procesos de ensamblaje optimizados para lograr muy baja reacción (a menudo menos de 3 minutos de arco). Esto los convierte en un componente estándar en campos de alta precisión como la robótica industrial, la maquinaria CNC y los equipos médicos, donde el posicionamiento preciso y repetible es fundamental.

¿Cuál es la diferencia entre una caja de cambios planetaria de una etapa y una de varias etapas?

A caja de cambios planetaria de una etapa Contiene un juego de engranajes planetarios (una etapa planetaria) y normalmente ofrece relaciones de reducción de hasta aproximadamente 10:1. un caja de cambios planetaria multietapa Tiene dos o más etapas planetarias conectadas en serie dentro de una sola carcasa. El resultado de la primera etapa se convierte en el insumo de la siguiente. Este diseño permite relaciones de reducción generales mucho más altas (por ejemplo, 100:1 o más) al mismo tiempo que mantiene un factor de forma cilíndrico compacto, aunque con una eficiencia ligeramente reducida debido a las pérdidas en cada etapa.
